เครื่องระเหยสูญญากาศแบบผลกระทบเดี่ยวและผลกระทบสองเท่าสำหรับการแปรรูปน้ำผลไม้และยา

การเข้มข้นของวัสดุที่ไวต่อความร้อนถือเป็นความท้าทายทางวิศวกรรมที่เข้มงวด คุณต้องกำจัดตัวทำละลายอย่างมีประสิทธิภาพโดยไม่ทำให้เกิดการย่อยสลายด้วยความร้อน เปลี่ยนแปลงโปรไฟล์รสชาติ หรือลดทอนส่วนผสมออกฤทธิ์ทางเภสัชกรรม (API) การทำงานภายใต้แรงดันลบช่วยแก้ปัญหาอุณหภูมิได้ อย่างไรก็ตาม การขยายขนาดการผลิตทำให้เกิดความขัดแย้งอย่างมากระหว่างค่าใช้จ่ายในการดำเนินงาน โดยเฉพาะการใช้ไอน้ำและน้ำหล่อเย็น และรายจ่ายฝ่ายทุนเริ่มแรก วิศวกรด้านสิ่งอำนวยความสะดวกสร้างสมดุลระหว่างข้อจำกัดด้านสาธารณูปโภคกับข้อกำหนดด้านความสมบูรณ์ของผลิตภัณฑ์ การตัดสินใจระหว่างการกำหนดค่าเอฟเฟกต์เดี่ยวและเอฟเฟกต์สองเท่าทำหน้าที่เป็นตัวขับเคลื่อนหลักในการจัดการประสิทธิภาพการใช้พลังงาน ผลกระทบทางกายภาพ และขีดจำกัดทางอุณหพลศาสตร์ในการใช้งานทางอุตสาหกรรมเฉพาะทาง การเลือกระบบที่ถูกต้องจำเป็นต้องวิเคราะห์ความหนืดของฟีด ระดับความเข้มข้นเป้าหมาย และโครงสร้างพื้นฐานของโรงงาน เราจะสำรวจว่าการกำหนดค่าเหล่านี้ส่งผลต่อการทำงานที่ต่อเนื่องและมีเสถียรภาพอย่างไร และกำหนดคุณภาพขั้นสุดท้ายของวัสดุแปรรูปของคุณ

ประเด็นสำคัญ

• ประสิทธิภาพทางอุณหพลศาสตร์: ระบบเอฟเฟกต์สองเท่าใช้ไอจากขั้นแรกเพื่อให้ความร้อนขั้นที่สอง ช่วยลดการใช้ไอน้ำได้มากถึง 50% เมื่อเทียบกับระบบเอฟเฟกต์เดี่ยว

• ความจำเพาะของการใช้งาน: เครื่องระเหยแบบเอฟเฟกต์เดี่ยวยังคงเป็นมาตรฐานสำหรับชุดการผลิตยาที่มีปริมาณต่ำ มีความหนืดสูง หรือมีความไวสูง ในขณะที่ระบบเอฟเฟกต์สองเท่ามีความจำเป็นสำหรับความเข้มข้นของน้ำผลไม้ที่มีปริมาณงานสูง

• ความหนืดและการยกระดับจุดเดือด (BPE): เมื่อความเข้มข้นของผลิตภัณฑ์เพิ่มขึ้น จุดเดือดก็จะเพิ่มขึ้น ความเป็นจริงทางอุณหพลศาสตร์นี้จำกัดจำนวนผลกระทบในทางปฏิบัติ ทำให้การเลือกระบบขึ้นอยู่กับ Brix เป้าหมายสุดท้ายหรือเปอร์เซ็นต์ของแข็ง

• การปฏิบัติตามข้อกำหนดและการออกแบบ: การใช้งานด้านเภสัชกรรมจำเป็นต้องมีการปฏิบัติตาม GMP ที่เข้มงวดและการบูรณาการ CIP/SIP ซึ่งส่งผลกระทบอย่างมากต่อความซับซ้อนและต้นทุนของการออกแบบมัลติเอฟเฟ็กต์

บทบาทของเครื่องระเหยสุญญากาศในกระบวนการแปรรูปที่ไวต่อความร้อน

การกำหนดพื้นฐานการปฏิบัติงาน

การทำงานพื้นฐานของเครื่องระเหยแบบสุญญากาศต้องอาศัยการควบคุมความดันบรรยากาศเพื่อเปลี่ยนจุดเดือดของของเหลว ภายใต้ความดันบรรยากาศมาตรฐาน น้ำจะเดือดที่อุณหภูมิ 100°C อุณหภูมินี้จะทำให้วิตามินสลายตัวอย่างรวดเร็ว ทำลายโปรตีน และทำลายสารประกอบระเหยที่ละเอียดอ่อน ด้วยการแนะนำปั๊มสุญญากาศเพื่อลดความดันภายในของห้องระเหย จุดเดือดของตัวทำละลายจะลดลงอย่างมาก การระเหยสามารถเกิดขึ้นได้ที่อุณหภูมิระหว่าง 40°C ถึง 60°C การเปลี่ยนเฟสที่อุณหภูมิต่ำนี้เป็นข้อกำหนดพื้นฐานสำหรับการประมวลผลวัสดุที่ไวต่อความร้อน

เพื่อให้เข้าใจความสัมพันธ์ระหว่างความดันและจุดเดือด ให้ทบทวนพฤติกรรมทางอุณหพลศาสตร์มาตรฐานของน้ำภายใต้สภาวะสุญญากาศ การลดความดันจะสัมพันธ์โดยตรงกับอุณหภูมิการทำความร้อนที่ต้องการที่ลดลง

ตัวชี้วัดความสำเร็จในการแปรรูปน้ำผลไม้

ในภาคส่วนเครื่องดื่ม ความเข้มข้นจะขจัดน้ำส่วนเกินเพื่อการจัดเก็บและการขนส่ง กระบวนการต้องไม่ทำให้วัตถุดิบเสียหาย ความสำเร็จวัดได้จากการรักษาคุณสมบัติทางประสาทสัมผัส รวมถึงสี รสชาติ และกลิ่น อุณหภูมิสูงทำให้เกิดคาราเมลและปฏิกิริยา Maillard ปฏิกิริยาเหล่านี้ทำให้น้ำผลไม้ที่มีสีสดใสมีสีเข้มและทำให้เกิดกลิ่นรสไหม้ ระบบจะต้องบรรลุระดับ Brix ที่แม่นยำอย่างสม่ำเสมอ การตั้งค่าที่ทันสมัยรวมหน่วยการกู้คืนรสชาติที่ระเหยได้ หน่วยเหล่านี้จะจับสารประกอบอะโรมาติกที่วาบไฟในระหว่างขั้นตอนการระเหยเริ่มต้น จากนั้นผู้ปฏิบัติงานจะผสมอะโรเมติกส์ที่จับได้เหล่านี้กลับเข้าไปในผลิตภัณฑ์ขั้นสุดท้าย

ตัวชี้วัดความสำเร็จทางเภสัชกรรม

การแปรรูปยาต้องการความเสถียรที่สมบูรณ์ของส่วนผสมทางเภสัชกรรม (API) การย่อยสลายด้วยความร้อนในภาคส่วนนี้ส่งผลให้เกิดความล้มเหลวในแบตช์และความปลอดภัยของผู้ป่วยลดลง ความสำเร็จต้องอาศัยการจำกัดเวลากักเก็บความร้อนอย่างเข้มงวด ผลิตภัณฑ์ต้องใช้เวลาขั้นต่ำที่แน่นอนในการสัมผัสกับพื้นผิวการถ่ายเทความร้อน การป้องกันการปนเปื้อนข้ามไม่สามารถต่อรองได้ สิ่งนี้จำเป็นต้องมีการออกแบบที่ถูกสุขลักษณะโดยไม่มีขาตาย การนำตัวทำละลายกลับมาใช้ใหม่อย่างมีประสิทธิภาพก็เป็นสิ่งจำเป็นเช่นกัน กระบวนการสกัดยาหลายชนิดใช้ตัวทำละลายราคาแพงหรือเป็นอันตราย คุณต้องควบแน่น รวบรวม และนำตัวทำละลายเหล่านี้กลับมาใช้ใหม่อย่างมีประสิทธิภาพ

หมวดหมู่โซลูชัน: ระบบเอฟเฟกต์เดี่ยวและเอฟเฟกต์สองเท่า

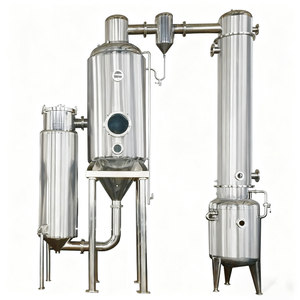

เครื่องระเหยแบบเอฟเฟกต์เดี่ยว: กลศาสตร์และกรณีการใช้งานที่ดีที่สุด

ก เครื่องระเหยแบบเอฟเฟกต์เดี่ยว ใช้วงจรทางอุณหพลศาสตร์ที่ตรงไปตรงมา ไอน้ำอเนกประสงค์จะเข้าสู่แจ็คเก็ตทำความร้อนหรือ Calandria ถ่ายเทความร้อนแฝงไปยังผลิตภัณฑ์ ตัวทำละลายจะเดือด ทำให้เกิดไอระเหยไปยังคอนเดนเซอร์ จากนั้นจึงปล่อยผลิตภัณฑ์ที่มีความเข้มข้นออก ไอที่เกิดจากผลิตภัณฑ์เดือดจะไม่ถูกนำมาใช้ซ้ำเพื่อให้ความร้อน มันถูกย่อและลบออกเพียงอย่างเดียว

ความหลากหลายของอุปกรณ์รองรับคุณสมบัติของวัสดุที่แตกต่างกัน การออกแบบฟิล์มที่ตกลงมาจะกระจายของเหลวอย่างสม่ำเสมอลงด้านในของท่อแนวตั้ง สิ่งนี้จะสร้างฟิล์มบางและเคลื่อนที่เร็วซึ่งเหมาะสำหรับน้ำผลไม้ที่มีความหนืดต่ำซึ่งต้องใช้เวลาพักตัวน้อยที่สุด สำหรับสารละลายทางเภสัชกรรมหรือสารสกัดจากพฤกษศาสตร์ที่มีความหนืดสูง จะใช้ฟิล์มเช็ดหรือการออกแบบการหมุนเวียนแบบบังคับ หน่วยฟิล์มเช็ดใช้ใบมีดหมุนภายใน ใบมีดเหล่านี้จะกระจายวัสดุที่มีความหนืดไปตามผนังที่มีระบบทำความร้อน การกระทำทางกลนี้ป้องกันการเปรอะเปื้อนและช่วยให้ถ่ายเทความร้อนได้สม่ำเสมอ

สถานการณ์ในอุดมคติสำหรับการกำหนดค่าแบบเอฟเฟกต์เดี่ยว ได้แก่ โรงงานนำร่องและการผลิตยาในปริมาณน้อย ในการตั้งค่าเหล่านี้ ปริมาตรไม่ได้ปรับระบบการนำพลังงานกลับมาใช้ใหม่ที่ซับซ้อน อีกทั้งยังเป็นมาตรฐานสำหรับผลิตภัณฑ์ที่ต้องใช้เวลาการคงตัวต่ำมาก วัสดุจะผ่านโซนทำความร้อนเพียงครั้งเดียว สิ่งอำนวยความสะดวกที่มีไอน้ำอเนกประสงค์ราคาประหยัดจำนวนมากมักจะใช้ระบบเอฟเฟกต์เดี่ยวเนื่องจากความเรียบง่ายในการปฏิบัติงาน

คอนเดนเซอร์สุญญากาศเอฟเฟกต์สองเท่า: การนำพลังงานกลับคืนและปริมาณงาน

ก หัวสุญญากาศแบบดับเบิ้ลเอฟเฟกต์ แนะนำกลไกแรงดันและอุณหภูมิแบบเรียงซ้อน สิ่งนี้จะช่วยเพิ่มประสิทธิภาพเชิงความร้อนให้สูงสุด ระบบประกอบด้วยถังระเหยสองใบที่เชื่อมต่อกันแบบอนุกรม ผลกระทบแรกจะทำงานที่ความดันและอุณหภูมิสูงกว่าครั้งที่สอง ไอน้ำอรรถประโยชน์ให้ความร้อนแก่ผลกระทบแรก ไอที่เกิดจากผลิตภัณฑ์ที่เดือดในช่วงแรกจะไม่ถูกส่งไปยังคอนเดนเซอร์ แต่จะถูกส่งไปยังแจ็คเก็ตทำความร้อนของเอฟเฟกต์ที่สองแทน

เนื่องจากผลกระทบที่สองจะคงอยู่ในสุญญากาศที่ลึกกว่า จุดเดือดจึงต่ำกว่า สิ่งนี้จะสร้างความแตกต่างของอุณหภูมิระหว่างไอจากเอฟเฟกต์แรกและของเหลวเดือดในเอฟเฟกต์ที่สอง ความร้อนแฝงของไอทำหน้าที่เป็นตัวกลางให้ความร้อน การนำไอกลับมาใช้ใหม่นี้ช่วยลดความต้องการไอน้ำสดจากสาธารณูปโภคได้อย่างมาก

ลำดับการทำงานของระบบดับเบิ้ลเอฟเฟกต์เป็นไปตามเส้นทางทางอุณหพลศาสตร์ที่เข้มงวด:

1. ไอน้ำบริสุทธิ์จะเข้าสู่ Calandria ของเอฟเฟกต์แรก

2. วัสดุป้อนเข้าสู่เอฟเฟกต์แรกและเดือดที่สุญญากาศปานกลาง (เช่น 300 มิลลิบาร์)

3. ไอที่เกิดจากเอฟเฟกต์แรกจะถูกส่งเข้าไปในแจ็คเก็ตทำความร้อนของเอฟเฟกต์ที่สอง

4. ผลิตภัณฑ์ที่มีความเข้มข้นบางส่วนจะถูกถ่ายโอนจากเอฟเฟกต์แรกไปยังเอฟเฟกต์ที่สอง

5. ผลกระทบประการที่สองทำงานที่สุญญากาศที่ลึกกว่า (เช่น 100 มิลลิบาร์) ซึ่งจะทำให้จุดเดือดของของเหลวลดลง

6. ไอจากเอฟเฟกต์แรกจะควบแน่น และถ่ายเทความร้อนไปทำให้ของเหลวเดือดในเอฟเฟกต์ที่สอง

7. ผลิตภัณฑ์ที่มีความเข้มข้นขั้นสุดท้ายจะถูกปล่อยออกมา และไอจากผลกระทบที่สองจะถูกส่งไปยังคอนเดนเซอร์หลัก

มิติการประเมิน: การจับคู่อุปกรณ์กับผลลัพธ์การผลิต

ประสิทธิภาพการใช้พลังงานและการประหยัดไอน้ำ

เศรษฐกิจแบบไอน้ำเป็นตัวกำหนดประสิทธิภาพของระบบระเหย วัดเป็นกิโลกรัมของตัวทำละลายที่ระเหยต่อกิโลกรัมของไอน้ำเอนกประสงค์ที่ใช้ไป โดยทั่วไประบบเอฟเฟกต์เดี่ยวจะประหยัดไอน้ำได้ประมาณ 0.9 ซึ่งหมายความว่าต้องใช้ไอน้ำมากกว่าหนึ่งกิโลกรัมเล็กน้อยในการระเหยน้ำหนึ่งกิโลกรัม ซึ่งทำให้เกิดการสูญเสียความร้อน ในทางตรงกันข้าม ระบบดับเบิ้ลเอฟเฟกต์เข้าใกล้การประหยัดไอน้ำที่ 1.8 ถึง 2.0 ด้วยการนำไอระเหยกลับมาใช้ใหม่ ระบบจะเพิ่มผลงานการป้อนไอน้ำเริ่มต้นได้อย่างมีประสิทธิภาพเป็นสองเท่า

ประสิทธิภาพนี้ขยายไปถึงโครงสร้างพื้นฐานการทำความเย็น ในระบบเอฟเฟกต์เดี่ยว ไอที่สร้างขึ้นทั้งหมดจะต้องถูกยุบโดยคอนเดนเซอร์ขั้นสุดท้าย ซึ่งต้องใช้น้ำหล่อเย็นปริมาณมาก ในระบบเอฟเฟกต์คู่ ไอของเอฟเฟกต์แรกจะถูกควบแน่นภายในแจ็คเก็ตทำความร้อนของเอฟเฟกต์ที่สอง เฉพาะไอที่เกิดจากเอฟเฟกต์สุดท้ายเท่านั้นที่จะไปถึงคอนเดนเซอร์หลัก ซึ่งจะทำให้ความต้องการน้ำหล่อเย็นลดลงประมาณครึ่งหนึ่ง

คุณภาพผลิตภัณฑ์ เวลาพัก และการย่อยสลายเนื่องจากความร้อน

การเพิ่มเอฟเฟกต์ที่สองจะเพิ่มเวลากักเก็บความร้อนโดยรวม ผลิตภัณฑ์จะต้องเดินทางผ่านโซนทำความร้อนที่แตกต่างกันสองโซนก่อนที่จะปล่อยออกขั้นสุดท้าย สำหรับ API ที่มีความไวสูงหรือน้ำผลไม้ที่ละเอียดอ่อน การได้รับสารเป็นเวลานานนี้สามารถทำให้เกิดการย่อยสลายเนื่องจากความร้อนได้ โปรไฟล์อุณหภูมิแบบเรียงซ้อนหมายความว่าเอฟเฟกต์แรกทำงานที่อุณหภูมิสูงกว่าวินาที คุณต้องคำนวณสิ่งนี้อย่างรอบคอบโดยเทียบกับเกณฑ์การย่อยสลายของผลิตภัณฑ์

กลยุทธ์บรรเทาผลกระทบมุ่งเน้นไปที่พลศาสตร์ของไหล การใช้การออกแบบฟิล์มที่ตกลงมาในเอฟเฟกต์ทั้งสองช่วยให้มั่นใจได้ว่ามีเวลาขนส่งที่รวดเร็ว เวลาเหล่านี้มักวัดเป็นวินาทีต่อการผ่าน การควบคุมสุญญากาศที่แม่นยำเป็นสิ่งจำเป็นเพื่อรักษาจุดเดือดในส่วนแรกให้ต่ำที่สุดเท่าที่จะเป็นไปได้ ขณะเดียวกันก็รักษาความแตกต่างของอุณหภูมิให้เพียงพอที่จะขับเคลื่อนผลลัพธ์ที่สอง หากไม่สามารถจัดการเวลาที่อยู่อาศัยได้ภายในขีดจำกัดที่ยอมรับได้ ระบบเอฟเฟกต์เดี่ยวยังคงเป็นทางเลือกเดียวที่เป็นไปได้

การจัดการความหนืดและการยกระดับจุดเดือด (BPE)

เมื่อน้ำถูกกำจัดออกไป ความเข้มข้นของของแข็งจะเพิ่มขึ้น น้ำผลไม้ที่มีน้ำตาลสูงและสารแขวนลอยทางเภสัชกรรมที่มีความหนาแน่นสูงมีความหนืดเพิ่มขึ้นอย่างมาก ความหนืดสูงทำให้ชั้นขอบเขตของของเหลวหนาขึ้นกับผนังตัวแลกเปลี่ยนความร้อน ซึ่งจะช่วยลดค่าสัมประสิทธิ์การถ่ายเทความร้อนลงอย่างมาก ของเหลวจะเคลื่อนที่ช้าลง ดูดซับความร้อนได้มากขึ้น และเสี่ยงต่อการไหม้

พร้อมกันนั้น ระบบจะต้องคำนึงถึง Boiling Point Elevation (BPE) ด้วย เมื่อความเข้มข้นของของแข็งที่ละลายน้ำเพิ่มขึ้น จุดเดือดของสารละลายจะสูงกว่าตัวทำละลายบริสุทธิ์ที่ความดันเท่ากัน BPE ช่วยลดแรงผลักดันอุณหภูมิที่มีอยู่ในเอฟเฟกต์ที่สอง หากผลิตภัณฑ์มีระดับ Brix สูง BPE อาจมีความสำคัญมากจนไอจากเอฟเฟกต์แรกไม่ร้อนพอที่จะทำให้ของเหลวเดือดในเอฟเฟกต์ที่สองอีกต่อไป ขีดจำกัดทางอุณหพลศาสตร์นี้มักจะจำเป็นต้องเปลี่ยนไปใช้เครื่องปิดท้ายการไหลเวียนแบบบังคับด้วยเอฟเฟกต์เดี่ยวสำหรับขั้นตอนความเข้มข้นสุดท้าย

รอยเท้า ความสามารถในการปรับขนาด และระบบอัตโนมัติ

เมื่อระบุ หัววัดทางอุตสาหกรรม รอยเท้าทางกายภาพกำหนดความเป็นไปได้ในการติดตั้ง ระบบฟิล์มตกแบบ Double-Effect จำเป็นต้องมีระยะห่างในแนวตั้งอย่างมาก โดยมักจะเกิน 10 เมตรเพื่อรองรับท่อแลกเปลี่ยนความร้อนขนาดยาวที่จำเป็นสำหรับการสร้างฟิล์มที่เหมาะสม ระบบเอฟเฟกต์เดี่ยว โดยเฉพาะการออกแบบฟิล์มแบบเช็ดหรือแบบเส้นทางสั้น ให้พื้นที่ที่กะทัดรัดกว่ามาก

ความต้องการระบบอัตโนมัติปรับขนาดตามความซับซ้อน ระบบเอฟเฟกต์เดี่ยวทำงานด้วยการควบคุม PLC ที่เรียบง่ายกว่า พวกเขาจัดการจุดกำหนดสุญญากาศ วาล์วไอน้ำ และปั๊มป้อนเพียงจุดเดียว ระบบดับเบิ้ลเอฟเฟกต์จำเป็นต้องมีการปรับสมดุลไดนามิกที่ซับซ้อน PLC ต้องตรวจสอบและปรับความดัน อุณหภูมิ และอัตราการไหลระหว่างสองขั้นตอนอย่างต่อเนื่อง ความผันผวนของอัตราการป้อนจนถึงผลกระทบแรกจะส่งผลต่อการสร้างไอทันที สิ่งนี้จะเปลี่ยนความสามารถในการทำความร้อนของเอฟเฟกต์ที่สองในภายหลัง จำเป็นต้องมีลูป PID ขั้นสูงเพื่อการทำงานที่เสถียร

ข้อกำหนดด้านการปฏิบัติตามข้อกำหนดและการออกแบบเฉพาะอุตสาหกรรม

มาตรฐานการแปรรูปยา

อุปกรณ์ระเหยทางเภสัชกรรมต้องปฏิบัติตามกรอบการกำกับดูแลที่เข้มงวด การก่อสร้างเป็นไปตามมาตรฐาน ASME BPE (อุปกรณ์การประมวลผลทางชีวภาพ) พื้นผิวสัมผัสผลิตจากสเตนเลส 316L หรือโลหะผสมที่ทนต่อการกัดกร่อนสูง เช่น อัลลอยด์ 22 สำหรับตัวทำละลายที่มีฤทธิ์กัดกร่อน การตกแต่งพื้นผิวภายในจำเป็นต้องขัดด้วยกลไกและการขัดเงาด้วยไฟฟ้าเพื่อให้ได้ค่า Ra ที่ต่ำกว่า 0.4 µm วิธีนี้จะขจัดรอยแยกขนาดเล็กมากที่อาจสะสมแผ่นชีวะหรือสารตกค้าง API

การใช้โปรโตคอล Clean-in-Place (CIP) และฆ่าเชื้อในสถานที่ (SIP) มีความซับซ้อนสูงในการกำหนดค่าหลายเอฟเฟกต์ รอบการทำความสะอาดอัตโนมัติต้องรับประกันความครอบคลุมสมบูรณ์ของท่อ Calandria ท่อส่งไอ และปั๊มถ่ายโอนทั้งหมด โดยไม่ต้องถอดชิ้นส่วนด้วยตนเอง ความสามารถในการตรวจสอบย้อนกลับของวัสดุ ระดับการป้องกันการระเบิด (ATEX) สำหรับสภาพแวดล้อมการนำตัวทำละลายกลับมาใช้ใหม่ และเอกสารการตรวจสอบความถูกต้องของ FDA/cGMP ที่เข้มงวด (IQ/OQ/PQ) ถือเป็นข้อบังคับ ข้อกำหนดเหล่านี้มีอิทธิพลอย่างมากต่อไทม์ไลน์ทางวิศวกรรม

มาตรฐานการแปรรูปน้ำผลไม้และเครื่องดื่ม

การใช้งานเกรดอาหารเป็นไปตามข้อกำหนดการออกแบบด้านสุขอนามัยที่ระบุโดยมาตรฐานสุขาภิบาล 3-A หรือ EHEDG (European Hygienic Engineering & Design Group) แม้ว่าข้อกำหนดการตกแต่งพื้นผิวจะเข้มงวดน้อยกว่าเกรดยาเล็กน้อย แต่การป้องกันการเจริญเติบโตของแบคทีเรียยังคงเป็นสิ่งสำคัญยิ่ง รอยเชื่อมจะต้องเรียบและต้องกำจัดขาที่ตายแล้วออกจากโครงร่างท่อ

ข้อพิจารณาการออกแบบที่สำคัญสำหรับการแปรรูปน้ำผลไม้คือการบูรณาการหน่วยกู้คืนกลิ่น ในระหว่างการระเหยแฟลชครั้งแรก สารประกอบที่มีรสชาติระเหยจะระเหยไปพร้อมกับน้ำ คอลัมน์การกู้คืนสาระสำคัญถูกรวมเข้ากับลูปสุญญากาศเพื่อแยกและควบแน่นสารระเหยเฉพาะเหล่านี้ วิธีนี้ช่วยให้พวกมันถูกจับและนำกลับมารวมสมาธิได้ นอกจากนี้ การออกแบบตัวแลกเปลี่ยนความร้อนต้องคำนึงถึงการเปรอะเปื้อนของเพคตินและการเผาผลาญน้ำตาลด้วย ซึ่งมักต้องใช้ความเร็วของท่อที่สูงขึ้นหรือแผ่นกระจายการไหลเฉพาะเพื่อรักษาพื้นผิวการถ่ายเทความร้อนให้สะอาดในระหว่างดำเนินการผลิตที่ยาวนาน

การกำหนดค่าขั้นสูง: การอัพเกรดแบบไฮบริด (TVR/MVR)

การบีบอัดไอความร้อน (TVR)

เพื่อลดช่องว่างด้านประสิทธิภาพโดยไม่ต้องเพิ่มเอฟเฟกต์ที่สองโดยสมบูรณ์ จึงมีการใช้ Thermal Vapor Recompression (TVR) บ่อยครั้ง ระบบ TVR ใช้เทอร์โมคอมเพรสเซอร์แบบไอน้ำเพื่อดักจับไอระเหยส่วนหนึ่งที่เกิดจากผลิตภัณฑ์ที่เดือด ไอน้ำแรงดันสูงจะถูกฉีดผ่านหัวฉีด สิ่งนี้จะสร้างโซนแรงดันต่ำที่ดึงดูดไอของผลิตภัณฑ์ ลำธารทั้งสองผสมกันและปล่อยออกมาที่ความดันปานกลาง จากนั้นไอน้ำผสมนี้จะถูกส่งไปยังแจ็คเก็ตทำความร้อนโดยให้ผลแบบเดียวกัน การกำหนดค่านี้ช่วยปรับปรุงการประหยัดไอน้ำของระบบเอฟเฟกต์เดี่ยวจาก 0.9 เป็นประมาณ 1.3 โดยนำเสนอจุดกึ่งกลางที่ใช้งานได้จริงเพื่อการประหยัดพลังงาน

การบีบอัดไอเชิงกล (MVR)

การบีบอัดไอเชิงกล (MVR) เข้ามาแทนที่ไอน้ำอเนกประสงค์เกือบทั้งหมด ระบบ MVR จะส่งไอระเหยทั้งหมดที่สร้างโดยผลิตภัณฑ์ไปยังคอมเพรสเซอร์แบบแรงเหวี่ยงความเร็วสูงหรือโบลเวอร์แบบเปลี่ยนตำแหน่งเชิงบวก การบีบอัดทางกลจะเพิ่มความดันและอุณหภูมิของไอ ช่วยให้สามารถใช้เป็นสื่อความร้อนเพียงอย่างเดียวสำหรับเครื่องระเหยได้ แม้ว่า MVR ต้องใช้โหลดทางไฟฟ้าจำนวนมากในการขับเคลื่อนคอมเพรสเซอร์ แต่ก็ไม่จำเป็นต้องใช้โครงสร้างพื้นฐานหม้อไอน้ำขนาดใหญ่และหอทำความเย็น ทำให้มีประสิทธิภาพสูงสำหรับความเข้มข้นขนาดใหญ่อย่างต่อเนื่อง

ความเสี่ยงในการดำเนินการและกลยุทธ์การบรรเทาผลกระทบ

ข้อจำกัดด้านโครงสร้างพื้นฐานด้านสาธารณูปโภค

จุดล้มเหลวที่พบบ่อยในการปรับใช้คือข้อกำหนดของเครื่องระเหยและโครงสร้างพื้นฐานด้านสาธารณูปโภคที่มีอยู่ของโรงงานไม่ตรงกัน ความจุของหม้อไอน้ำอาจไม่เพียงพอที่จะรองรับโหลดเริ่มต้นของระบบขนาดใหญ่ ความเสถียรของแรงดันไอน้ำก็มีความสำคัญไม่แพ้กัน แรงดันไอน้ำที่ผันผวนจะทำให้อุณหภูมิเดือดผันผวน กระทบต่อความสมดุลอันละเอียดอ่อนของระบบดับเบิ้ลเอฟเฟกต์ นอกจากนี้ โครงสร้างพื้นฐานหอทำความเย็นจะต้องสามารถรองรับภาระไอของคอนเดนเซอร์ขั้นสุดท้ายได้ โดยเฉพาะอย่างยิ่งในช่วงฤดูร้อนที่มีอุณหภูมิสูงสุดเมื่ออุณหภูมิของน้ำหล่อเย็นสูงขึ้น

การบรรเทาผลกระทบจำเป็นต้องมีการตรวจสอบสาธารณูปโภคอย่างครอบคลุมก่อนข้อกำหนดเฉพาะของอุปกรณ์ วิศวกรจะต้องตรวจสอบอัตราต่อเนื่องสูงสุด (MCR) ของหม้อไอน้ำ คุณต้องติดตั้งสถานีลดแรงดัน (PRS) เพื่อให้มั่นใจว่าการส่งไอน้ำมีความเสถียร สุดท้าย คำนวณอุณหภูมิทางเข้าที่แน่นอนของระบบน้ำหล่อเย็นเพื่อรับประกันการควบแน่นภายใต้สุญญากาศลึก

การฝึกอบรมผู้ปฏิบัติงานและการบูรณาการระบบ

ความไม่เสถียรของกระบวนการมักเกิดขึ้นในระบบเอฟเฟกต์สองเท่าเนื่องจากผู้ปฏิบัติงานไม่มีประสบการณ์ การควบคุมสุญญากาศแบบเรียงซ้อนและความผันผวนของอัตราการป้อนจำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับอุณหพลศาสตร์ หากผู้ปฏิบัติงานควบคุมวาล์วด้วยตนเองโดยไม่เข้าใจถึงผลกระทบที่ปลายน้ำ ระบบอาจสูญเสียสุญญากาศได้ ส่งผลให้ผลิตภัณฑ์หยุดเดือดและอบลงบนหลอด

การบรรเทาผลกระทบอาศัยการออกแบบ HMI (Human-Machine Interface) ที่แข็งแกร่งซึ่งมีลำดับการเริ่มต้นระบบ สถานะคงที่ และการปิดระบบอัตโนมัติ สิ่งอำนวยความสะดวกควรกำหนดการฝึกอบรมเครื่องจำลองที่ผู้ขายจัดหาให้กับผู้ปฏิบัติงานทั้งหมด การทดสอบการทำงานแบบเป็นเฟสช่วยให้มั่นใจได้ว่าลูปควบคุมได้รับการปรับอย่างเหมาะสม และพนักงานคุ้นเคยกับการตอบสนองแบบไดนามิกของระบบ

ลำดับการทดสอบการทำงานแบบแบ่งขั้นตอนมาตรฐานประกอบด้วย:

• การทดสอบปั๊มสุญญากาศและซีลเชิงกลทั้งหมดแบบแห้ง

• การทดลองน้ำเย็นเพื่อตรวจสอบอัตราการไหลของปั๊มและความครอบคลุมของสเปรย์บอล CIP

• การทดลองใช้น้ำร้อนเพื่อปรับแต่งลูป PID สำหรับวาล์วไอน้ำและตัวควบคุมสุญญากาศ

• เจือจางการทดลองผลิตภัณฑ์เพื่อสร้างข้อมูลระดับความสูงของจุดเดือดที่เป็นพื้นฐาน

• การทดลองความเข้มข้นเต็มรูปแบบเพื่อตรวจสอบระดับ Brix สุดท้ายและประสิทธิภาพของปั๊มระบาย

บทสรุป

• ดำเนินการทดสอบการระเหยในระดับนำร่องด้วยวัสดุป้อนที่แม่นยำเพื่อกำหนดขีดจำกัดความสูงของจุดเดือด (BPE) และสังเกตอัตราการเกิดคราบบนพื้นผิวการถ่ายเทความร้อน

• ดำเนินการตรวจสอบสาธารณูปโภคไซต์งานอย่างครอบคลุม วัดความจุหม้อไอน้ำที่แน่นอน ความคงตัวของแรงดันไอน้ำ และอุณหภูมิทางเข้าหอทำความเย็น

• กำหนดเวลากักเก็บความร้อนสูงสุดที่อนุญาตสำหรับ API หรือโปรไฟล์ Juice เฉพาะ เพื่อกำหนดขีดจำกัดที่ชัดเจนเกี่ยวกับจำนวนของผลกระทบ

• ขอแบบจำลองสมดุลมวลและพลังงานโดยละเอียดจากผู้ผลิตอุปกรณ์ตามอัตราการไหลของฟีดเฉพาะและระดับความเข้มข้นเป้าหมายของคุณ

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างการประหยัดไอน้ำระหว่างเครื่องระเหยสุญญากาศแบบเอฟเฟกต์เดี่ยวและเอฟเฟกต์คู่?

ตอบ: Steam Economy วัดปริมาณน้ำที่ระเหยได้เป็นกิโลกรัมต่อไอน้ำที่ใช้ไป 1 กิโลกรัม ระบบเอฟเฟกต์เดี่ยวมีความประหยัดประมาณ 0.9 ระบบเอฟเฟกต์สองเท่าจะนำไอระเหยกลับมาใช้ตั้งแต่ขั้นแรกเพื่อให้ความร้อนขั้นที่สอง ซึ่งจะช่วยเพิ่มประสิทธิภาพการประหยัดไอน้ำเป็นประมาณ 1.8 ถึง 2.0 สิ่งนี้จะช่วยลดการใช้ไอน้ำของคุณลงครึ่งหนึ่งอย่างมีประสิทธิภาพ

ถาม: หัวสุญญากาศแบบ Double-Effect สามารถใช้กับผลิตภัณฑ์ยาที่มีความหนืดสูงได้หรือไม่

ตอบ: โดยทั่วไปไม่แนะนำสำหรับขั้นตอนสมาธิขั้นสุดท้าย ความหนืดสูงจะลดประสิทธิภาพการถ่ายเทความร้อนลงอย่างมาก และเพิ่มจุดเดือด (BPE) ระบบดับเบิ้ลเอฟเฟกต์เหมาะกว่าสำหรับความเข้มข้นเริ่มต้น ซึ่งมักจะจับคู่กับตัวจบฟิล์มเช็ดเอฟเฟกต์เดี่ยวสำหรับขั้นตอนสุดท้ายที่มีความหนืดสูง

ถาม: Boiling Point Elevation (BPE) ส่งผลต่อการออกแบบหัวเซนเซอร์ทางอุตสาหกรรมแบบหลายเอฟเฟกต์อย่างไร

ตอบ: เมื่อความเข้มข้นของของแข็งเพิ่มขึ้น จุดเดือดของของเหลวจะเพิ่มขึ้นเหนือน้ำบริสุทธิ์ BPE นี้ช่วยลดความแตกต่างของอุณหภูมิที่มีอยู่เพื่อขับเคลื่อนการระเหยในผลที่ตามมา หาก BPE สูงเกินไป ไอจากเอฟเฟกต์แรกจะไม่ร้อนพอที่จะทำให้ของเหลวเดือดในวินาที

ถาม: การระเหยแบบสุญญากาศป้องกันการเสื่อมสภาพเนื่องจากความร้อนของน้ำผลไม้ได้อย่างไร

ตอบ: เมื่อทำงานภายใต้แรงดันลบ จุดเดือดของน้ำจะลดลงจาก 100°C เหลือเพียง 40°C ถึง 60°C การระเหยที่อุณหภูมิต่ำจะขจัดน้ำออกอย่างรวดเร็วโดยไม่กระตุ้นให้เกิดปฏิกิริยา Maillard การเกิดคาราเมล หรือการทำลายวิตามินและสารแต่งกลิ่นที่ไวต่อความร้อน

ถาม: อะไรคือความท้าทายของ CIP (Clean-in-Place) เมื่ออัปเกรดเป็นระบบมัลติเอฟเฟกต์

ตอบ: ระบบมัลติเอฟเฟกต์มีท่อ ปั๊มถ่ายโอน และพื้นที่ผิวแลกเปลี่ยนความร้อนมากกว่าอย่างเห็นได้ชัด การดูแลให้มีความเร็วการไหลและสารเคมีครอบคลุมเพียงพอในภาชนะที่เชื่อมต่อถึงกันทั้งหมดโดยไม่มีการแทรกแซงด้วยตนเอง ต้องใช้วาล์วอัตโนมัติที่ซับซ้อนสูงและรางจ่าย CIP ที่ใหญ่ขึ้น

ถาม: กลิ่นและรสชาติจะกลับคืนมาได้อย่างไรในระหว่างการระเหยน้ำผลไม้แบบสุญญากาศ

ตอบ: สารประกอบที่มีรสชาติระเหยจะระเหยไปพร้อมกับน้ำในระหว่างกระบวนการกระพริบครั้งแรก หน่วยนำกลับคืนสาระสำคัญ ซึ่งประกอบด้วยคอลัมน์การกลั่นแบบแยกส่วนและคอนเดนเซอร์บางส่วน ถูกรวมเข้ากับท่อไอ โดยแยกสารระเหยที่มีกลิ่นหอมออกจากไอน้ำ แล้วกลั่นตัวเป็นของเหลวเข้มข้นเพื่อนำไปผสมใหม่
