Evaporator Vakum Efek Tunggal vs Efek Ganda untuk Pemrosesan Jus dan Farmasi

Mengkonsentrasikan material yang peka terhadap panas menghadirkan tantangan teknis yang ketat. Anda harus menghilangkan pelarut secara efisien tanpa menyebabkan degradasi termal, mengubah profil rasa, atau mengurangi bahan aktif farmasi (API). Beroperasi di bawah tekanan negatif memecahkan masalah suhu. Namun, peningkatan produksi menimbulkan konflik yang tajam antara pengeluaran operasional—khususnya konsumsi uap dan air pendingin—dan belanja modal awal. Insinyur fasilitas terus-menerus menyeimbangkan batasan utilitas dengan persyaratan integritas produk. Keputusan antara konfigurasi efek tunggal dan efek ganda berfungsi sebagai pendorong utama untuk mengelola efisiensi energi, jejak fisik, dan batas termodinamika dalam aplikasi industri khusus. Memilih sistem yang tepat memerlukan analisis viskositas umpan, tingkat konsentrasi target, dan infrastruktur fasilitas. Kami akan mempelajari bagaimana konfigurasi ini memengaruhi pengoperasian yang berkelanjutan dan stabil serta menentukan kualitas akhir bahan olahan Anda.

Poin Penting

• Efisiensi Termodinamika: Sistem efek ganda memanfaatkan uap dari tahap pertama untuk memanaskan tahap kedua, secara efektif mengurangi konsumsi uap hingga 50% dibandingkan dengan sistem efek tunggal.

• Kekhususan Aplikasi: Evaporator efek tunggal tetap menjadi standar untuk batch farmasi bervolume rendah, sangat kental, atau sangat sensitif, sedangkan sistem efek ganda sangat penting untuk konsentrasi jus dengan keluaran tinggi.

• Viskositas & Peningkatan Titik Didih (BPE): Ketika konsentrasi produk meningkat, titik didih meningkat. Realitas termodinamika ini membatasi jumlah efek praktis, membuat pemilihan sistem sangat bergantung pada target akhir Brix atau persentase padatan.

• Kepatuhan & Desain: Aplikasi farmasi memerlukan kepatuhan GMP yang ketat dan integrasi CIP/SIP, yang sangat memengaruhi kompleksitas dan biaya desain multi-efek.

Peran Evaporator Vakum dalam Pemrosesan Sensitif Panas

Mendefinisikan Garis Dasar Operasional

Pengoperasian dasar evaporator vakum bergantung pada manipulasi tekanan atmosfer untuk mengubah titik didih cairan. Di bawah tekanan atmosfer standar, air mendidih pada suhu 100°C. Suhu ini dengan cepat menurunkan vitamin, mengubah sifat protein, dan menghancurkan senyawa halus yang mudah menguap. Dengan menggunakan pompa vakum untuk menurunkan tekanan internal ruang penguapan, titik didih pelarut turun secara signifikan. Penguapan dapat terjadi pada suhu antara 40°C dan 60°C. Perubahan fase suhu rendah ini merupakan persyaratan dasar untuk memproses bahan yang peka terhadap panas.

Untuk memahami hubungan antara tekanan dan titik didih, tinjau perilaku standar termodinamika air dalam kondisi vakum. Menurunkan tekanan berkorelasi langsung dengan rendahnya suhu pemanasan yang dibutuhkan.

Metrik Keberhasilan Pemrosesan Jus

Di sektor minuman, konsentrasi menghilangkan kelebihan air untuk penyimpanan dan transportasi. Prosesnya tidak boleh merusak bahan baku. Keberhasilan diukur dari terjaganya sifat organoleptik, meliputi warna, rasa, dan aroma. Suhu tinggi menyebabkan karamelisasi dan reaksi Maillard. Reaksi-reaksi ini mengubah jus buah yang cerah menjadi gelap dan menimbulkan rasa gosong. Sistem harus mencapai tingkat Brix yang tepat secara konsisten. Pengaturan modern mengintegrasikan unit pemulihan rasa yang mudah menguap. Unit-unit ini menangkap senyawa aromatik yang muncul selama tahap penguapan awal. Operator kemudian memadukan aromatik yang ditangkap ini kembali ke produk akhir.

Metrik Keberhasilan Farmasi

Pemrosesan farmasi menuntut stabilitas mutlak Bahan Aktif Farmasi (API). Degradasi termal di sektor ini mengakibatkan kegagalan batch dan membahayakan keselamatan pasien. Keberhasilan memerlukan kepatuhan yang ketat terhadap batas waktu tinggal termal. Produk harus menghabiskan waktu minimum absolut untuk terkena permukaan perpindahan panas. Pencegahan kontaminasi silang tidak dapat dinegosiasikan. Hal ini memerlukan desain sanitasi yang tidak memiliki kaki mati. Pemulihan pelarut yang efisien juga wajib dilakukan. Banyak proses ekstraksi farmasi menggunakan pelarut yang mahal atau berbahaya. Anda harus memadatkan, mengumpulkan, dan menggunakan kembali pelarut ini secara efisien.

Kategori Solusi: Sistem Efek Tunggal vs. Efek Ganda

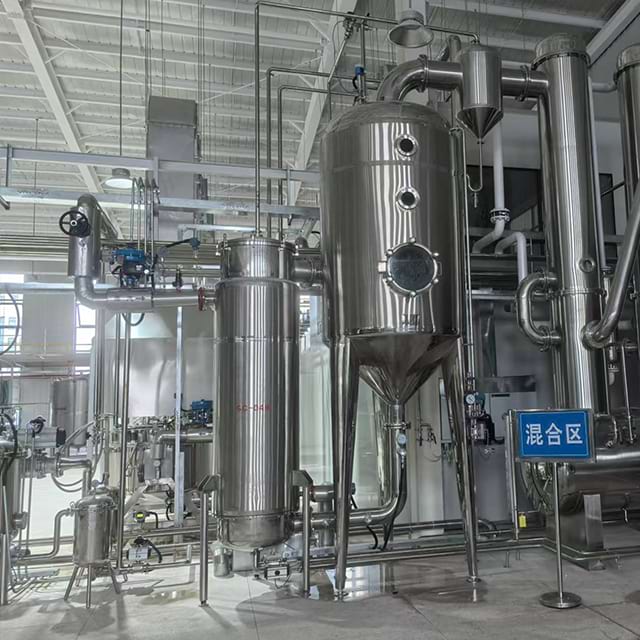

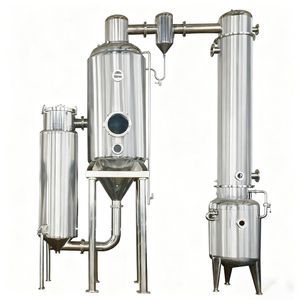

Evaporator Efek Tunggal: Mekanika dan Kasus Penggunaan Terbaik

A evaporator efek tunggal menggunakan siklus termodinamika langsung. Uap utilitas memasuki jaket pemanas atau calandria. Ini mentransfer panas laten ke produk. Pelarut mendidih, menghasilkan uap yang mengalir ke kondensor. Produk pekat kemudian dibuang. Uap yang dihasilkan oleh produk perebusan tidak digunakan kembali untuk pemanasan. Itu hanya dipadatkan dan dihilangkan.

Variasi peralatan mengakomodasi sifat material yang berbeda. Desain film jatuh mendistribusikan cairan secara merata ke bagian dalam tabung vertikal. Hal ini menghasilkan film tipis dan bergerak cepat yang ideal untuk jus dengan viskositas rendah yang memerlukan waktu tinggal minimal. Untuk bubur farmasi atau ekstrak tumbuhan yang sangat kental, digunakan desain film lap atau sirkulasi paksa. Unit film yang dihapus menggunakan bilah berputar internal. Bilah-bilah ini secara fisik menyebarkan material kental ke dinding yang dipanaskan. Tindakan mekanis ini mencegah pengotoran dan memastikan perpindahan panas yang konsisten.

Skenario ideal untuk konfigurasi efek tunggal mencakup pabrik percontohan dan produksi farmasi skala kecil. Dalam kondisi ini, volume tidak membenarkan sistem pemulihan energi yang kompleks. Mereka juga merupakan standar untuk produk yang memerlukan waktu tinggal sangat rendah. Materi melewati zona pemanasan hanya sekali. Fasilitas dengan utilitas steam yang berlimpah dan berbiaya rendah sering kali menggunakan sistem efek tunggal karena kesederhanaan operasionalnya.

Konsentrator Vakum Efek Ganda: Pemulihan Energi dan Throughput

A konsentrator vakum efek ganda memperkenalkan mekanika tekanan dan suhu berjenjang. Ini memaksimalkan efisiensi termal. Sistem ini terdiri dari dua bejana evaporasi yang dihubungkan secara seri. Efek pertama beroperasi pada tekanan dan suhu yang lebih tinggi dibandingkan efek kedua. Uap utilitas memanaskan efek pertama. Uap yang dihasilkan dari perebusan produk pada efek pertama tidak dikirim ke kondensor. Sebaliknya, ia dialihkan ke jaket pemanas efek kedua.

Karena efek kedua terjadi pada ruang hampa yang lebih dalam, titik didihnya lebih rendah. Hal ini menciptakan perbedaan suhu antara uap dari efek pertama dan cairan mendidih pada efek kedua. Panas laten uap bertindak sebagai media pemanas. Penggunaan kembali uap ini secara drastis mengurangi permintaan akan uap utilitas segar.

Urutan operasional sistem efek ganda mengikuti jalur termodinamika yang ketat:

1. Uap segar memasuki calandria pada efek pertama.

2. Bahan umpan memasuki efek pertama dan mendidih pada vakum sedang (misalnya 300 mbar).

3. Uap yang dihasilkan dari efek pertama disalurkan ke jaket pemanas efek kedua.

4. Produk yang terkonsentrasi sebagian dipindahkan dari efek pertama ke efek kedua.

5. Efek kedua beroperasi pada vakum yang lebih dalam (misalnya 100 mbar), menurunkan titik didih cairan.

6. Uap dari efek pertama mengembun, memindahkan panasnya untuk merebus cairan pada efek kedua.

7. Produk pekat akhir dibuang, dan uap dari efek kedua dialirkan ke kondensor utama.

Dimensi Evaluasi: Mencocokkan Peralatan dengan Hasil Produksi

Efisiensi Energi dan Ekonomi Uap

Ekonomi uap menentukan efisiensi sistem penguapan. Hal ini diukur sebagai kilogram pelarut yang diuapkan per kilogram utilitas uap yang dikonsumsi. Sistem efek tunggal biasanya mencapai penghematan uap sekitar 0,9. Ini berarti dibutuhkan lebih dari satu kilogram uap untuk menguapkan satu kilogram air, sehingga menyebabkan kehilangan panas. Sebaliknya, sistem efek ganda mendekati ekonomi uap sebesar 1,8 hingga 2,0. Dengan menggunakan kembali uap, sistem secara efektif menggandakan keluaran kerja dari masukan uap awal.

Efisiensi ini meluas ke infrastruktur pendinginan. Dalam sistem efek tunggal, semua uap yang dihasilkan harus dipecah oleh kondensor akhir. Hal ini memerlukan air pendingin dalam jumlah besar. Dalam sistem efek ganda, uap efek pertama dikondensasikan di dalam jaket pemanas efek kedua. Hanya uap yang dihasilkan oleh efek akhir yang mencapai kondensor utama. Hal ini mengurangi kebutuhan air pendingin sekitar setengahnya.

Kualitas Produk, Waktu Tinggal, dan Degradasi Termal

Menambahkan efek kedua akan meningkatkan waktu tinggal termal secara keseluruhan. Produk harus melewati dua zona pemanasan berbeda sebelum pembuangan akhir. Untuk API yang sangat sensitif atau jus buah yang lembut, paparan yang terlalu lama dapat menyebabkan degradasi termal. Profil suhu berjenjang berarti efek pertama beroperasi pada suhu yang lebih tinggi daripada yang kedua. Anda harus menghitungnya dengan cermat terhadap ambang batas degradasi produk.

Strategi mitigasi fokus pada dinamika fluida. Memanfaatkan desain film jatuh di kedua efek memastikan waktu transit yang cepat. Waktu-waktu ini sering kali diukur dalam detik per lintasan. Kontrol vakum yang tepat diperlukan untuk menjaga titik didih pada efek pertama serendah mungkin sambil tetap mempertahankan perbedaan suhu yang cukup untuk mendorong efek kedua. Jika waktu tinggal tidak dapat diatur dalam batas yang dapat diterima, sistem efek tunggal tetap menjadi satu-satunya pilihan yang tepat.

Penanganan Viskositas dan Ketinggian Titik Didih (BPE)

Ketika air dihilangkan, konsentrasi padatan meningkat. Jus dengan kandungan gula tinggi dan suspensi farmasi padat mengalami peningkatan viskositas yang tajam. Viskositas tinggi mengentalkan lapisan batas fluida terhadap dinding penukar panas. Hal ini sangat mengurangi koefisien perpindahan panas. Cairan tersebut bergerak lebih lambat, menyerap lebih banyak panas, dan berisiko terbakar.

Pada saat yang sama, sistem harus memperhitungkan Ketinggian Titik Didih (BPE). Ketika konsentrasi padatan terlarut meningkat, titik didih larutan menjadi lebih tinggi dibandingkan titik didih pelarut murni pada tekanan yang sama. BPE mengurangi kekuatan pendorong suhu yang tersedia pada efek kedua. Jika produk mencapai tingkat Brix yang tinggi, BPE mungkin menjadi sangat signifikan sehingga uap dari efek pertama tidak lagi cukup panas untuk merebus cairan pada efek kedua. Batas termodinamika ini sering kali mengharuskan peralihan ke finisher sirkulasi paksa efek tunggal untuk tahap konsentrasi akhir.

Jejak, Skalabilitas, dan Otomatisasi

Saat menentukan sebuah konsentrator industri , jejak fisik menentukan kelayakan pemasangan. Sistem film jatuh efek ganda memerlukan jarak vertikal yang signifikan. Seringkali melebihi 10 meter untuk mengakomodasi tabung pertukaran panas panjang yang diperlukan untuk pembentukan film yang tepat. Sistem efek tunggal, terutama desain film yang dihapus atau jalur pendek, menawarkan ukuran yang jauh lebih ringkas.

Persyaratan otomatisasi berskala dengan kompleksitas. Sistem efek tunggal beroperasi dengan kontrol PLC yang lebih sederhana. Mereka mengelola satu titik setel vakum, katup uap, dan pompa umpan. Sistem efek ganda memerlukan keseimbangan yang kompleks dan dinamis. PLC harus terus memantau dan menyesuaikan tekanan, suhu, dan laju aliran antara dua tahap. Fluktuasi laju umpan pada efek pertama berdampak langsung pada pembentukan uap. Hal ini selanjutnya mengubah kapasitas pemanasan efek kedua. Loop PID tingkat lanjut wajib untuk pengoperasian yang stabil.

Persyaratan Kepatuhan dan Desain Khusus Industri

Standar Pengolahan Farmasi

Peralatan evaporasi farmasi harus mematuhi kerangka peraturan yang ketat. Konstruksi mematuhi standar ASME BPE (Bioprocessing Equipment). Permukaan kontak dibuat dari baja tahan karat 316L atau paduan yang sangat tahan korosi seperti Paduan 22 untuk pelarut agresif. Penyelesaian permukaan bagian dalam memerlukan pemolesan mekanis dan pemolesan elektro untuk mencapai nilai Ra di bawah 0,4 µm. Hal ini menghilangkan celah mikroskopis dimana biofilm atau residu API dapat terakumulasi.

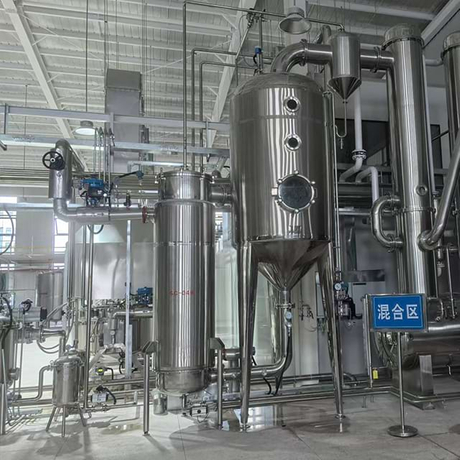

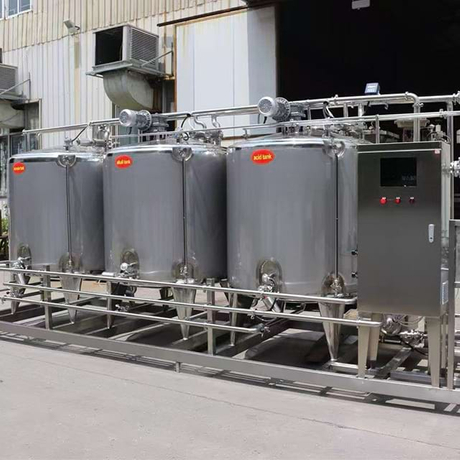

Penerapan protokol Clean-in-Place (CIP) dan Sterilize-in-Place (SIP) sangat kompleks dalam konfigurasi multi-efek. Siklus pembersihan otomatis harus menjamin cakupan lengkap semua tabung calandria, saluran uap, dan pompa transfer tanpa memerlukan pembongkaran manual. Ketertelusuran material, peringkat tahan ledakan (ATEX) untuk lingkungan pemulihan pelarut, dan dokumentasi validasi FDA/cGMP yang ketat (IQ/OQ/PQ) adalah wajib. Persyaratan ini sangat mempengaruhi lini waktu rekayasa.

Standar Pengolahan Jus dan Minuman

Aplikasi tingkat makanan mengikuti persyaratan desain sanitasi yang diuraikan oleh Standar Sanitasi 3-A atau EHEDG (European Hygienic Engineering & Design Group). Meskipun persyaratan penyelesaian permukaan tidak seketat persyaratan farmasi, pencegahan pertumbuhan bakteri tetap menjadi hal yang terpenting. Lasan harus digiling halus, dan kaki-kaki yang mati harus dihilangkan dari tata letak perpipaan.

Pertimbangan desain utama untuk pemrosesan jus adalah integrasi unit pemulihan aroma. Selama penguapan awal, senyawa rasa yang mudah menguap menguap bersama air. Kolom pemulihan esensi diintegrasikan ke dalam loop vakum untuk memfraksinasi dan memadatkan volatil spesifik ini. Hal ini memungkinkan mereka untuk ditangkap dan dimasukkan kembali ke konsentrat. Selain itu, desain penukar panas harus memperhitungkan pengotoran pektin dan pembakaran gula. Hal ini sering kali memerlukan kecepatan tabung yang lebih tinggi atau pelat distribusi aliran tertentu untuk menjaga permukaan perpindahan panas tetap bersih selama produksi berjalan lama.

Konfigurasi Lanjutan: Peningkatan Hibrid (TVR/MVR)

Kompresi Uap Termal (TVR)

Untuk menjembatani kesenjangan efisiensi tanpa menambahkan efek kedua yang lengkap, Rekompresi Uap Termal (TVR) sering kali diterapkan. Sistem TVR menggunakan termokompresor uap untuk menangkap sebagian uap yang dihasilkan oleh produk perebusan. Uap motif bertekanan tinggi disuntikkan melalui nosel. Hal ini menciptakan zona tekanan rendah yang menarik uap produk. Kedua aliran bercampur dan dibuang pada tekanan menengah. Uap campuran ini kemudian dialirkan kembali ke jaket pemanas dengan efek yang sama. Konfigurasi ini meningkatkan penghematan uap pada sistem efek tunggal dari 0,9 menjadi sekitar 1,3. Hal ini menawarkan jalan tengah praktis untuk efisiensi energi.

Kompresi Uap Mekanis (MVR)

Kompresi Uap Mekanis (MVR) hampir seluruhnya menggantikan uap utilitas. Sistem MVR mengarahkan semua uap yang dihasilkan produk ke kompresor sentrifugal berkecepatan tinggi atau blower perpindahan positif. Kompresi mekanis meningkatkan tekanan dan suhu uap. Hal ini memungkinkannya untuk digunakan sebagai satu-satunya media pemanas untuk evaporator. Meskipun MVR memerlukan beban listrik yang besar untuk menggerakkan kompresor, MVR menghilangkan kebutuhan akan infrastruktur boiler dan menara pendingin yang besar. Hal ini membuatnya sangat efektif untuk konsentrasi skala besar yang berkelanjutan.

Risiko Penerapan dan Strategi Mitigasinya

Keterbatasan Infrastruktur Utilitas

Titik kegagalan umum dalam penerapan adalah ketidaksesuaian antara kebutuhan evaporator dan infrastruktur utilitas fasilitas yang ada. Kapasitas boiler mungkin tidak cukup untuk menangani beban startup pada sistem yang besar. Stabilitas tekanan uap juga sama pentingnya. Tekanan uap yang berfluktuasi akan menyebabkan suhu didih berayun, mengganggu keseimbangan sistem efek ganda. Selain itu, infrastruktur menara pendingin harus mampu menangani beban uap kondensor akhir, terutama selama puncak musim panas ketika suhu air pendingin meningkat.

Mitigasi memerlukan audit utilitas yang komprehensif sebelum spesifikasi peralatan. Insinyur harus memverifikasi peringkat kontinu maksimum (MCR) boiler. Anda harus memasang stasiun pengurang tekanan (PRS) untuk memastikan pengiriman uap stabil. Terakhir, hitung pendekatan suhu yang tepat dari sistem air pendingin untuk menjamin kondensasi dalam kondisi vakum yang dalam.

Pelatihan Operator dan Integrasi Sistem

Ketidakstabilan proses sering terjadi pada sistem efek ganda karena kurangnya pengalaman operator. Kontrol vakum bertingkat dan fluktuasi laju umpan memerlukan pemahaman mendalam tentang termodinamika. Jika operator mengganti katup secara manual tanpa memahami dampak hilirnya, sistem dapat kehilangan kevakuman. Hal ini menyebabkan produk berhenti mendidih dan terpanggang di dalam tabung.

Mitigasi bergantung pada desain HMI (Human-Machine Interface) yang tangguh yang menampilkan urutan pengaktifan, kondisi stabil, dan pematian otomatis. Fasilitas harus mewajibkan pelatihan simulator yang disediakan vendor untuk semua operator. Uji coba bertahap memastikan loop kontrol disetel dengan benar dan staf memahami respons dinamis sistem.

Urutan commissioning bertahap standar meliputi:

• Pengujian kering terhadap semua pompa vakum dan segel mekanis.

• Uji coba air dingin untuk memverifikasi laju aliran pompa dan cakupan bola semprotan CIP.

• Uji coba air panas untuk menyetel loop PID untuk katup uap dan pengontrol vakum.

• Uji coba produk encer untuk menetapkan data dasar kenaikan titik didih.

• Uji coba konsentrasi penuh untuk memverifikasi tingkat Brix akhir dan kinerja pompa pelepasan.

Kesimpulan

• Lakukan uji evaporasi skala pilot dengan bahan umpan yang tepat untuk menentukan batas ketinggian titik didih (BPE) dan mengamati laju pengotoran pada permukaan perpindahan panas.

• Lakukan audit utilitas lokasi yang komprehensif, ukur kapasitas boiler yang tepat, stabilitas tekanan uap, dan suhu pendekatan menara pendingin.

• Tentukan waktu tinggal termal maksimum yang diperbolehkan untuk API atau profil jus tertentu untuk menetapkan batas tegas pada jumlah efek.

• Mintalah model keseimbangan massa dan energi yang terperinci dari produsen peralatan berdasarkan laju aliran umpan spesifik dan tingkat konsentrasi target Anda.

Pertanyaan Umum

T: Apa perbedaan ekonomi uap antara evaporator vakum efek tunggal dan efek ganda?

J: Ekonomi uap mengukur kilogram air yang diuapkan per kilogram uap yang digunakan. Sistem efek tunggal memiliki keekonomian sekitar 0,9. Sistem efek ganda menggunakan kembali uap dari tahap pertama untuk memanaskan tahap kedua, meningkatkan penghematan uap menjadi sekitar 1,8 hingga 2,0. Ini secara efektif mengurangi separuh konsumsi uap Anda.

T: Dapatkah konsentrator vakum efek ganda digunakan untuk produk farmasi yang sangat kental?

J: Umumnya tidak disarankan untuk tahap konsentrasi akhir. Viskositas tinggi sangat mengurangi efisiensi perpindahan panas dan meningkatkan Ketinggian Titik Didih (BPE). Sistem efek ganda lebih cocok untuk konsentrasi awal, sering kali dipasangkan dengan finisher film usap efek tunggal untuk tahap akhir yang sangat kental.

T: Bagaimana pengaruh Ketinggian Titik Didih (BPE) terhadap desain konsentrator industri multi-efek?

Jawaban: Jika konsentrasi padatan meningkat, titik didih cairan akan naik melebihi titik didih air murni. BPE ini mengurangi perbedaan suhu yang tersedia untuk mendorong penguapan pada efek selanjutnya. Jika BPE terlalu tinggi, uap dari efek pertama tidak akan cukup panas untuk merebus cairan pada efek kedua.

T: Bagaimana penguapan vakum mencegah degradasi termal pada jus buah?

J: Dengan beroperasi di bawah tekanan negatif, titik didih air diturunkan secara artifisial dari 100°C menjadi antara 40°C dan 60°C. Penguapan pada suhu rendah ini menghilangkan air dengan cepat tanpa memicu reaksi Maillard, karamelisasi, atau penghancuran vitamin dan senyawa perasa yang peka terhadap panas.

T: Apa saja tantangan CIP (Clean-in-Place) saat melakukan upgrade ke sistem multi-efek?

J: Sistem multi-efek memiliki lebih banyak perpipaan, pompa transfer, dan luas permukaan pertukaran panas. Memastikan kecepatan aliran yang memadai dan cakupan bahan kimia di seluruh kapal yang saling terhubung tanpa intervensi manual memerlukan katup otomatis yang sangat kompleks dan selip pasokan CIP yang lebih besar.

T: Bagaimana aroma dan rasa diperoleh kembali selama penguapan vakum jus?

A: Senyawa perasa yang mudah menguap menguap bersama air selama proses flashing awal. Unit pemulihan esensi, yang terdiri dari kolom distilasi fraksional dan kondensor parsial, diintegrasikan ke dalam saluran uap. Ini memisahkan zat-zat yang mudah menguap aromatik dari uap air, mengembunkannya menjadi esensi cair pekat untuk dicampurkan kembali.
