เหตุใดผู้ผลิตอาหารจึงใช้ถังผสมความร้อนแบบหมุนสำหรับวัสดุที่มีความหนืด

การขยายขนาดการผลิตอาหารที่มีความหนืดสูงถือเป็นอุปสรรคใหญ่ทางวิศวกรรม น้ำเชื่อมเข้มข้น เนยถั่ว คาราเมล และชีสเพสต์ทำให้อุปกรณ์มาตรฐานเกินขีดจำกัดการปฏิบัติงาน พื้นผิวที่ท้าทายเหล่านี้มักส่งผลให้มีการผลิตไม่สอดคล้องกันและการเสื่อมสภาพจากความร้อนอย่างรุนแรง

การกวนแบบมาตรฐานไม่สามารถรักษาการกระจายความร้อนที่สม่ำเสมอในวัสดุที่มีเซนติพอยซ์สูง (cP) ได้ ชั้นขอบเขตที่อยู่กับที่ก่อตัวขึ้นตามผนังที่มีความร้อน พวกมันทำให้เกิดการไหม้เกรียมเฉพาะที่และทำลายผลิตภัณฑ์ขั้นสุดท้าย ผู้ผลิตอาหารหันมาใช้อุปกรณ์ผสมแบบพิเศษมากขึ้นเรื่อยๆ เพื่อแก้ปัญหาคอขวดนี้ การออกแบบภาชนะขั้นสูงสามารถเชื่อมช่องว่างระหว่างกระบวนการทางความร้อนเชิงรุกและรีโอโลยีที่ซับซ้อนได้สำเร็จ

คุณจะได้เรียนรู้ว่าวิศวกรรมสมัยใหม่จัดการกับอาหารที่มีความหนาและเหนียวได้อย่างไร เราสำรวจกลไกหลัก มาตรฐานการปฏิบัติตามสุขอนามัย และเกณฑ์การประเมินที่สำคัญ ท้ายที่สุดแล้ว คุณจะค้นพบวิธีการนำระบบเหล่านี้ไปใช้อย่างมีประสิทธิผล คุณสามารถบรรลุถึงคุณภาพของผลิตภัณฑ์ที่สม่ำเสมอโดยไม่กระทบต่อความปลอดภัยของโรงงานหรือการปฏิบัติตามข้อกำหนด

ประเด็นสำคัญ

• ป้องกันการเสื่อมสลายจากความร้อน: ระบบมีดโกนแบบหมุนได้จะสร้างผลิตภัณฑ์ใหม่อย่างต่อเนื่องที่พื้นผิวการถ่ายเทความร้อน กำจัดการไหม้และการเปรอะเปื้อนในวัสดุที่มีความหนา
• การปฏิบัติตามสุขอนามัย: ถังเกรดอาหารต้องปฏิบัติตามมาตรฐาน 3A และ FDA อย่างเคร่งครัด โดยต้องมีการออกแบบที่ปราศจากรอยแยกและการผสานรวม Clean-In-Place (CIP) ที่ราบรื่น
• ข้อกำหนดเบื้องต้นในการนำไปใช้: การนำไปใช้ที่ประสบความสำเร็จจำเป็นต้องปรับสาธารณูปโภคของสิ่งอำนวยความสะดวก (ความจุไอน้ำหรือของเหลวความร้อน) ให้สอดคล้องกับข้อกำหนดเฉพาะของแจ็คเก็ต

ความท้าทายทางวิศวกรรมของการทำความร้อนอาหารที่มีความหนืดสูง

การแปรรูปวัสดุอาหารที่มีความหนาต้องใช้ไดนามิกของของไหลที่มีความเชี่ยวชาญสูง มีมาตรฐาน ถังผสมกวน มักจะทำงานล้มเหลวภายใต้สภาวะเหล่านี้ มันสร้างปรากฏการณ์ทางกลที่เรียกว่าการแชนเนล การเคลื่อนตัวเกิดขึ้นเมื่อเฉพาะวัสดุที่อยู่รอบใบมีดกลางเท่านั้นที่เคลื่อนที่ เส้นรอบวงด้านนอกของของไหลยังคงนิ่งสนิท วัสดุหนาทนทานต่อการไหล พวกมันเกาะติดกับผนังหลอดเลือดภายใน

ความซบเซานี้ทำให้เกิดปัญหาการเปลี่ยนแปลงทางความร้อนอย่างรุนแรง ของเหลวนิ่งทำหน้าที่เป็นฉนวน การถ่ายเทความร้อนที่เป็นสื่อกระแสไฟฟ้าไม่ดีทำให้แบตช์เสียหาย ชั้นขอบเขตที่อยู่นิ่งจะวางชิดกับเหล็กที่ได้รับความร้อนอย่างเข้มข้น การไหม้เกรียมเฉพาะที่จะเกิดขึ้นเกือบจะในทันที น้ำตาลคาราเมลเร็วเกินไป โปรตีนจะสลายตัวและเผาไหม้บนพื้นผิวโลหะ ความร้อนไม่สามารถทะลุผ่านศูนย์กลางของภาชนะได้

ความล้มเหลวทางกลไกเหล่านี้ทำให้เกิดปัญหาเชิงพาณิชย์อย่างมาก ผลผลิตที่สูญเปล่ากลายเป็นความจริงทุกวัน การเบิร์นออนปนเปื้อนทั้งชุด มันสร้างโปรไฟล์รสชาติที่ไม่สอดคล้องกัน ความหลากหลายของพื้นผิวทำให้ทีมควบคุมคุณภาพหงุดหงิด นอกจากนี้ผนังที่ไหม้เกรียมยังต้องขัดด้วยมือมากเกินไป ฝ่ายปฏิบัติการต้องเผชิญกับการหยุดทำงานนานขึ้นเพียงเพื่อทำความสะอาดอุปกรณ์ที่มีการเปรอะเปื้อนอย่างหนัก แนวทางทางวิศวกรรมที่ดีขึ้นมีความจำเป็นอย่างยิ่ง

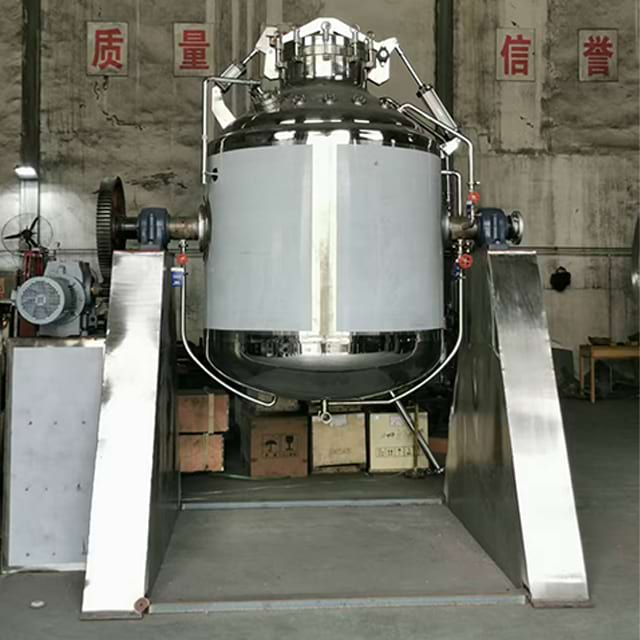

กลศาสตร์หลักของถังผสมความร้อนแบบหมุน

อุปกรณ์สมัยใหม่แก้ปัญหาความท้าทายด้านรีโอโลยีเหล่านี้ผ่านการถ่ายเทความร้อนแบบไดนามิก ก ถังผสมความร้อนแบบหมุน อาศัยการกวนพื้นผิวที่ขูด แขนแบบพิเศษจะบรรทุกแครปเปอร์แบบสปริงหรือแบบบานพับ ผู้ผลิตมักผลิตเครื่องขูดเหล่านี้จาก PTFE เกรดอาหาร (เทฟล่อน) เครื่องขูดจะกวาดผนังภาชนะที่ได้รับความร้อนภายใน

การต่ออายุพื้นผิวอย่างต่อเนื่องช่วยขับเคลื่อนประสิทธิภาพของระบบนี้ การกวาดจะบังคับวัสดุร้อนเข้าสู่ศูนย์กลางความเย็น โดยจะดึงวัสดุที่สดใหม่และไม่ได้รับความร้อนไปติดกับเสื้อกันความร้อน การต่ออายุอย่างต่อเนื่องนี้ช่วยปรับปรุงค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวมได้อย่างมาก วิศวกรเรียกสิ่งนี้ว่าค่า U ค่า U ที่สูงขึ้นหมายถึงการให้ความร้อนที่สม่ำเสมอและรวดเร็วยิ่งขึ้นทั่วทั้งชุด

การกวนหลายครั้งแบบหมุนสวนทางสามารถจัดการกับวัสดุที่แข็งกระด้างที่สุด เราเห็นการกระทำทางกลที่แตกต่างกันสามประการทำงานร่วมกัน:

1. การกวาดด้านนอก: จุดยึดที่หมุนด้านนอกจะเคลื่อนที่ช้าๆ ช่วยลอกผลิตภัณฑ์ออกจากผนัง ช่วยป้องกันการเผาไหม้
2. การตัดด้านใน: ใบมีดด้านในหรือตัวกระจายแรงเฉือนสูงหมุนอย่างรวดเร็วในทิศทางตรงกันข้าม พวกเขาสลายก้อน
3. ทำให้เป็นเนื้อเดียวกัน: กองกำลังฝ่ายตรงข้ามพับวัสดุซ้ำ ๆ พวกมันกำจัดจุดบอดโดยสิ้นเชิง ส่วนผสมจะกลายเป็นเนื้อเดียวกันอย่างสมบูรณ์

การออกแบบหลายเพลานี้รองรับการเปลี่ยนแปลงเฟสได้อย่างราบรื่น ส่วนผสมอาจเริ่มเป็นของเหลวบางๆ พวกมันมักจะข้นขึ้นอย่างมากในระหว่างกระบวนการให้ความร้อน แรงหมุนสวนทางทำให้วัสดุเคลื่อนที่อย่างต่อเนื่องโดยไม่คำนึงถึงความหนืดที่เปลี่ยนแปลง

เกณฑ์การประเมินที่สำคัญสำหรับถังผสมของเหลวหนืด

การเลือกก ถังผสมของเหลวหนืด ต้องมีการประเมินส่วนประกอบอย่างระมัดระวัง แรงบิดของเครื่องกวนแสดงถึงข้อกำหนดที่สำคัญที่สุด วัสดุที่มีความหนาต้องการแรงหมุนมหาศาล การเริ่มเย็นจะสร้างความต้านทานทางกายภาพอย่างมาก ความหนืดจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น คุณต้องปรับขนาดมอเตอร์เพื่อจัดการกับสถานการณ์ที่เลวร้ายที่สุด ไดรฟ์ความถี่แบบแปรผัน (VFD) และกระปุกเกียร์แรงบิดสูงจะจัดการกับความต้านทานที่เพิ่มขึ้นอย่างกะทันหันเหล่านี้ได้อย่างปลอดภัย

การเลือกแจ็คเก็ตกันความร้อนขึ้นอยู่กับโครงสร้างพื้นฐานของสถานที่เป็นอย่างมาก คุณต้องจับคู่ตัวกลางทำความร้อนให้ตรงกับความจุหม้อไอน้ำและข้อกำหนดของผลิตภัณฑ์ ด้านล่างนี้คือการเปรียบเทียบการกำหนดค่าทั่วไป

ตารางเปรียบเทียบแจ็คเก็ตระบายความร้อน

ประเภทแจ็คเก็ต	การทำความร้อน ปานกลาง	ในสถานการณ์การใช้งานที่ดีที่สุด	ข้อกำหนดด้านสิ่งอำนวยความสะดวก
แจ็คเก็ตลักยิ้ม	ไอน้ำแรงดันต่ำหรือน้ำร้อน	กระจายความร้อนอย่างรวดเร็วและกระจายอุณหภูมิสม่ำเสมอ	ระบบหม้อไอน้ำเชิงพาณิชย์ที่ได้มาตรฐาน
คอยล์ครึ่งท่อ	ไอน้ำแรงดันสูงหรือน้ำมันร้อน	รอบการประมวลผลที่เข้มข้นและอุณหภูมิสูง	หม้อไอน้ำสำหรับงานหนักหรือเครื่องทำความร้อนของไหลความร้อน
เครื่องทำความร้อนไฟฟ้า	องค์ประกอบความร้อนภายในอ่างน้ำมัน	การดำเนินงานขนาดเล็กที่ต้องการการควบคุมที่แม่นยำ	แหล่งจ่ายไฟฟ้ากระแสสูง ไม่จำเป็นต้องใช้หม้อต้มน้ำ

คุณสมบัติการออกแบบด้านกฎระเบียบและสุขอนามัยยังคงไม่สามารถต่อรองได้อย่างเคร่งครัด โรงงานอาหารต้องเผชิญกับการตรวจสอบอย่างเข้มงวด อุปกรณ์ต้องเป็นไปตามมาตรฐาน 3A และ FDA ชิ้นส่วนสัมผัสผลิตภัณฑ์ทั้งหมดต้องใช้สแตนเลส 316L ผู้ผลิตจะต้องขัดเงาพื้นผิวภายในให้มีค่า Ra ต่ำกว่า 0.8 µm พื้นผิวเรียบเป็นพิเศษนี้ป้องกันการยึดเกาะของแบคทีเรีย

วิศวกรจะต้องกำจัด 'ขาที่ตายแล้ว' ทั้งหมดในท่อประปา ขาที่ตายแล้วคือส่วนของท่อนิ่งที่ผลิตภัณฑ์ติดอยู่ วาล์วด้านล่างแบบฟลัชเมาท์อยู่ในระดับเดียวกับพื้นภายใน พวกเขารับประกันการระบายน้ำที่สมบูรณ์ รายละเอียดด้านสุขอนามัยเหล่านี้รับประกันการผลิตอาหารที่ปลอดภัยและไม่มีการปนเปื้อน

ความเป็นจริงของการนำไปปฏิบัติ: บทเรียนการเปิดตัวและความเสี่ยงด้านสิ่งอำนวยความสะดวก

การติดตั้งอุปกรณ์ในกระบวนการหนักทำให้เกิดความเสี่ยงในโรงงานที่ไม่คาดคิด ปัญหาคอขวดด้านสาธารณูปโภคทำให้ผู้ปฏิบัติงานหลายรายประหลาดใจ อย่าประมาทความจุหม้อไอน้ำ ชุดที่มีความหนืดจำนวนมากต้องการไอน้ำสูงสุดอย่างไม่น่าเชื่อในระหว่างขั้นตอนการให้ความร้อนเริ่มแรก ความต้องการอย่างกะทันหันนี้อาจทำให้โครงสร้างพื้นฐานของโรงงานที่ไม่ได้เตรียมตัวไว้ตึงเครียดได้อย่างง่ายดาย กระบวนการอื่นๆ อาจสูญเสียแรงดันไอน้ำ คุณต้องตรวจสอบโหลดยูทิลิตี้ทั้งหมดของคุณก่อนการติดตั้ง

ข้อจำกัดด้านพื้นที่ทำให้เกิดอาการปวดหัวในการบำรุงรักษาที่ฉาวโฉ่ หลายทีมมุ่งเน้นไปที่รอยเท้าของรถถังเพียงอย่างเดียว พวกเขาละเลยข้อกำหนดแนวตั้ง การดูแลด้านวิศวกรรมทั่วไปเกี่ยวข้องกับความสูงของเพดาน คุณต้องมีระยะห่างในแนวตั้งอย่างมากเพื่อยกเครื่องกวนแบบหลายเพลาที่ซับซ้อนออกจากถัง ช่างเทคนิคต้องการพื้นที่นี้สำหรับการตรวจสอบตามปกติ การเปลี่ยนแมคคานิคอลซีลหรือเครื่องขูดที่ชำรุดจะเป็นไปไม่ได้หากไม่มีพื้นที่เพดานเพียงพอ

การนำไปใช้และความปลอดภัยของผู้ปฏิบัติงานจำเป็นต้องมีโปรโตคอลที่ได้รับการปรับปรุง การผสมงานหนักทำให้เกิดอันตรายในที่ทำงานรูปแบบใหม่

• แนวปฏิบัติที่ดีที่สุด: ความปลอดภัยจากความร้อน: ป้องกันผนังถังด้านนอกอย่างทั่วถึง อัปเดตขั้นตอนการปฏิบัติงานมาตรฐาน (SOP) เกี่ยวกับการจัดการเสื้อแจ็คเก็ตที่ให้ความร้อน แผลไหม้อย่างรุนแรงเกิดขึ้นเมื่อผู้ปฏิบัติงานสัมผัสกับภาชนะที่ไม่มีฉนวน
• แนวปฏิบัติที่ดีที่สุด: CIP อัตโนมัติ: ทำให้วงจร Clean-In-Place เป็นแบบอัตโนมัติ การทำความสะอาดด้วยตนเองทำให้พนักงานสัมผัสกับสารเคมีอันตรายและอุณหภูมิสูง
• ข้อผิดพลาดทั่วไป: สวิตช์ควบคุม: ห้ามให้ผู้ปฏิบัติงานเลี่ยงสวิตช์นิรภัยแบบอินเตอร์ล็อคบนฝาถัง การหมุนเครื่องขูดแรงบิดสูงอาจทำให้เกิดการบาดเจ็บสาหัสได้

การฝึกอบรมอย่างละเอียดจะช่วยป้องกันความเสียหายของอุปกรณ์ ผู้ปฏิบัติงานต้องเข้าใจว่าความหนืดเปลี่ยนแปลงไปตามอุณหภูมิอย่างไร พวกเขาไม่ควรสตาร์ทเครื่องกวนแรงเฉือนสูงในบล็อกวัสดุที่แข็งและเย็นสนิท

สร้างกรณีธุรกิจของคุณและคัดเลือกซัพพลายเออร์

การจัดหาอุปกรณ์ในกระบวนการแบบกำหนดเองต้องมีข้อกำหนดที่เข้มงวด คุณต้องกำหนดพารามิเตอร์กระบวนการของคุณอย่างถูกต้อง คำขอที่คลุมเครือส่งผลให้เครื่องจักรมีกำลังไม่เพียงพอ กำหนดคำขอใบเสนอราคาโดยละเอียด (RFQ) รวมการวัดความหนืดที่แม่นยำในหน่วยเซนติพอยซ์ (cP) ที่อุณหภูมิเป้าหมายเฉพาะ บันทึกความถ่วงจำเพาะที่แน่นอน กำหนดขนาดแบทช์ที่คุณต้องการ ระบุเป้าหมายเวลาการทำความร้อนและความเย็นที่เข้มงวดของคุณ

อย่ายึดการซื้อของคุณตามการคำนวณทางทฤษฎีเพียงอย่างเดียว พลศาสตร์ของไหลตามทฤษฎีไม่ค่อยตรงกับความเป็นจริงเหนียวของคาราเมลหรือชีสเพสต์ คุณต้องยืนยันในการทดสอบการยอมรับของโรงงาน (FAT) และการทดสอบนำร่อง ดำเนินการตัวอย่างผลิตภัณฑ์จริงในสถานที่นำร่องของผู้ขาย ตรวจสอบอัตราการถ่ายเทความร้อนโดยตรง สังเกตประสิทธิภาพของมีดโกน ตรวจสอบให้แน่ใจว่าถังเทของเหลวออกจนหมดผ่านทางวาล์วด้านล่าง

การบริการของผู้จำหน่ายและความพร้อมของชิ้นส่วนเป็นตัวกำหนดความสำเร็จในระยะยาว วางกรอบการตัดสินใจขั้นสุดท้ายของคุณเกี่ยวกับการสนับสนุนวงจรชีวิต ในที่สุดซีลเชิงกลแบบกำหนดเองก็ล้มเหลว เครื่องขูด PTFE จะสึกหรอเนื่องจากการเสียดสีของผนังอย่างต่อเนื่อง ประเมินระยะเวลารอคอยโดยเฉลี่ยของซัพพลายเออร์สำหรับชิ้นส่วนอะไหล่เฉพาะเหล่านี้ สอบถามเกี่ยวกับความพร้อมของช่างเทคนิคในพื้นที่ การหยุดทำงานของเครื่องจักรที่ไม่ได้รับการสนับสนุนจะหยุดสายการผลิตทั้งหมดของคุณ

บทสรุป

การแปรรูปผลิตภัณฑ์อาหารที่มีความเหนียวและหนักต้องใช้วิศวกรรมที่สร้างขึ้นมาโดยเฉพาะสำหรับสภาวะการไหลที่รุนแรง สารละลายผสมทั่วไปไม่สามารถรองรับความต้องการที่มีความหนืดสูงได้ คุณต้องมีอุปกรณ์ที่ออกแบบมาเพื่อเอาชนะฉนวนกันความร้อนและช่องทางกล

อุปกรณ์ที่เหมาะสมจะรักษาสมดุลของความปั่นป่วนที่รุนแรง การถ่ายเทความร้อนที่ควบคุมได้ และสุขอนามัยที่เข้มงวดได้อย่างสมบูรณ์แบบ เพลาหมุนทวนช่วยให้มั่นใจว่าส่วนผสมเป็นเนื้อเดียวกัน พื้นผิวที่ขูดขีดช่วยป้องกันการไหม้เกรียม อุปกรณ์สุขภัณฑ์ช่วยปกป้องสุขภาพของประชาชน

ดำเนินการทันทีเพื่อปรับปรุงกระบวนการของคุณ ตรวจสอบเวลาแบทช์ปัจจุบันของคุณและบันทึกการสูญเสียผลผลิตที่แน่นอน สร้างพื้นฐานการปฏิบัติงานที่ชัดเจน รวบรวมข้อมูลรีโอโลจีของผลิตภัณฑ์ของคุณโดยเฉพาะ จากนั้น ติดต่อผู้ผลิตที่มีคุณสมบัติเหมาะสมเพื่อกำหนดเวลาการทดสอบนำร่องโดยตรงกับส่วนผสมที่แข็งที่สุดของคุณ

คำถามที่พบบ่อย

ถาม: ถังผสมความร้อนแบบหมุนสามารถรองรับความหนืดสูงสุดได้เท่าใด

ตอบ: โดยทั่วไปแล้วเครื่องกวนแบบมาตรฐานจะล้มเหลวประมาณ 50,000 cP อย่างไรก็ตาม ถังสองเพลาที่มีพื้นผิวขูดแบบพิเศษและหมุนสวนทางสามารถแปรรูปวัสดุได้อย่างมีประสิทธิภาพมากกว่า 500,000 cP โดยจะจัดการกับการไหลที่รุนแรงเป็นประจำ เช่น แป้งโดหนา เหงือกหนา และนูกัตที่มีความหนาแน่นสูงโดยไม่ทำให้มอเตอร์หยุดทำงาน

ถาม: ถังผสมของเหลวที่มีความหนืดทำงานร่วมกับระบบ CIP (Clean-in-Place) ได้อย่างไร

ตอบ: การบูรณาการต้องอาศัยลูกบอลสเปรย์ที่วางอย่างมีกลยุทธ์ซึ่งจะทำให้ภายในเปียกโชก เครื่องกวาดผนังช่วยหมุนในระหว่างรอบการล้าง ทำให้เกิดการขัดแบบกลไกในการทำความสะอาดตัวเอง วาล์วล้างด้านล่างช่วยให้แน่ใจว่ามีการระบายน้ำสารเคมีทำความสะอาดที่รุนแรงและน้ำชะล้างออกได้เต็มที่โดยไม่มีสิ่งกีดขวาง

ถาม: ถังเดียวกันสามารถใช้ทั้งทำความร้อนและทำความเย็นผลิตภัณฑ์ที่มีความหนืดได้หรือไม่

ก. ใช่. ถังใช้แจ็คเก็ตแบบโซนคู่หรือวาล์วอัตโนมัติเพื่อเปลี่ยนจากไอน้ำหรือน้ำมันร้อนไปเป็นน้ำเย็นหรือไกลคอลได้อย่างราบรื่น โลหะวิทยาและการเชื่อมของภาชนะต้องได้รับการออกแบบมาโดยเฉพาะเพื่อให้ทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วอย่างรุนแรงจากการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
