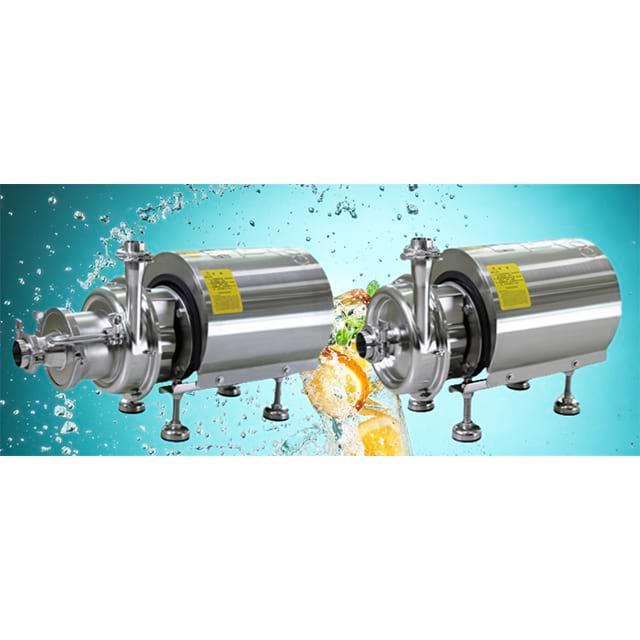

การเลือกก ปั๊มสุขาภิบาล เป็นมากกว่าการคำนวณอัตราการไหลแบบธรรมดา คุณทำการตัดสินใจที่สำคัญซึ่งส่งผลกระทบต่อการปฏิบัติตามกฎระเบียบและความสมบูรณ์ของผลิตภัณฑ์โดยรวม การเลือกอุปกรณ์ที่ไม่ถูกต้องทำให้เกิดความเสี่ยงในการปฏิบัติงานที่รุนแรง การเก็บกักแบคทีเรีย การปนเปื้อนเป็นชุด และการย่อยสลายผลิตภัณฑ์จากความเสียหายจากแรงเฉือนสามารถทำลายขั้นตอนการผลิตทั้งหมดได้ โรงงานแปรรูปอาหารและยาต้องการอุปกรณ์ที่ไร้ที่ติ ระบบของคุณต้องเป็นไปตามมาตรฐานด้านสุขอนามัยที่เข้มงวด ในขณะเดียวกัน พวกเขาจะต้องรักษาประสิทธิภาพการดำเนินงานสูงสุด และรับประกันเวลาหยุดทำงานน้อยที่สุดในระหว่างการประมวลผลอย่างต่อเนื่อง
การปฏิบัติตามข้อกำหนดที่เข้มงวดเหล่านี้จำเป็นต้องมีการวิเคราะห์ทางวิศวกรรมอย่างรอบคอบ คู่มือนี้จะแจกแจงเกณฑ์ประสิทธิภาพที่สำคัญและพลศาสตร์ของไหลที่จำเป็นในการประเมินตัวเลือกของคุณ เราสำรวจตัวแปรทางกล พฤติกรรมของไหล และการบูรณาการโครงสร้างที่คุณต้องเข้าใจ ด้วยการเรียนรู้หลักการเหล่านี้ คุณสามารถระบุโซลูชันการสูบน้ำที่ถูกสุขลักษณะที่เหมาะสมสำหรับสถานประกอบการเฉพาะของคุณได้อย่างมั่นใจ
คุณไม่สามารถประนีประนอมเรื่องสุขอนามัยเมื่อจัดการกับผลิตภัณฑ์อุปโภคบริโภค ก่อนอื่นเราต้องกำหนดสิ่งที่ทำให้ปั๊มมีสุขอนามัยอย่างแท้จริงก่อน คำว่า 'สุขาภิบาล' ไม่ได้หมายถึงเพียงความสะอาดทางสายตาเท่านั้น หมายถึงเกณฑ์การออกแบบเฉพาะที่สามารถวัดผลได้ ซึ่งออกแบบมาเพื่อป้องกันการเจริญเติบโตของจุลินทรีย์
การออกแบบที่ถูกสุขลักษณะอย่างแท้จริงช่วยขจัดรอยแยกภายในทั้งหมด อุปกรณ์จะต้องมีความสามารถในการระบายน้ำได้เอง เมื่อระบบปิดตัวลง แรงโน้มถ่วงควรกำจัดของเหลวที่ตกค้างทั้งหมด คุณต้องประเมินความหยาบของพื้นผิวด้วย โดยวัดเป็น Ra (ค่าเฉลี่ยความหยาบ) โดยทั่วไปอุปกรณ์เกรดอาหารต้องใช้ผิวเคลือบ Ra ขนาด 32 µin (0.8 µm) การใช้งานทางเภสัชกรรมมักต้องการ Ra 15 µin (0.4 µm) หรือดีกว่า ผู้ผลิตได้พื้นผิวที่เรียบเนียนเป็นพิเศษเหล่านี้ผ่านการขัดเงาเชิงกลอย่างพิถีพิถันและการขัดเงาด้วยไฟฟ้าในภายหลัง
มาตรฐานอุตสาหกรรมเป็นรากฐานทางโครงสร้างสำหรับการประมวลผลที่ปลอดภัย คุณต้องตรวจสอบใบรับรองอุปกรณ์ก่อนการติดตั้ง
สิ่งอำนวยความสะดวกสมัยใหม่อาศัยระบบอัตโนมัติ Clean-in-Place (CIP) และการฆ่าเชื้อในสถานที่ (SIP) ประเมินความเข้ากันได้ของอุปกรณ์กับกิจวัตรที่เข้มข้นเหล่านี้ รุ่นที่ถูกสุขลักษณะอย่างแท้จริงจะต้องทนต่อรอบการล้างที่มีฤทธิ์กัดกร่อนที่รุนแรง นอกจากนี้ยังต้องทนต่ออุณหภูมิไอน้ำ SIP สุดขีดโดยไม่ต้องถอดชิ้นส่วนด้วยตนเอง อุปกรณ์ที่ไม่ผ่านมาตรฐานนี้บังคับให้ผู้ปฏิบัติงานต้องทำการรื้อถอนทุกวัน การแทรกแซงด้วยตนเองนี้ทำให้เกิดข้อผิดพลาดของมนุษย์และความล่าช้าในการผลิตจำนวนมาก
คุณสมบัติของของไหลเป็นตัวกำหนดการเลือกเชิงกลของคุณในที่สุด คุณต้องตรวจสอบอย่างละเอียดว่าผลิตภัณฑ์ของคุณทำงานอย่างไรภายใต้แรงกดดันและอุณหภูมิที่เปลี่ยนแปลงไป การเพิกเฉยต่อพลศาสตร์ของของไหลมักจะนำไปสู่ความล้มเหลวของอุปกรณ์อย่างรุนแรง
คุณต้องจับคู่ความหนืดของของไหลกับความสามารถทางกลโดยตรง ความหนืดวัดความต้านทานต่อการไหลของของไหล น้ำมีพฤติกรรมคาดเดาได้ แต่ของเหลวในอาหารและยาไม่ค่อยมีพฤติกรรมดังกล่าว ความผันผวนของอุณหภูมิทำให้ความหนาของของเหลวเปลี่ยนแปลงไปอย่างมาก น้ำผึ้งจะไหลได้ง่ายเมื่อถูกความร้อน แต่จะกลายเป็นเนื้อครีมข้นเมื่อเย็น ของเหลวบางชนิด เช่น ซอสมะเขือเทศ มีสารทิโซโทรปิก พวกมันจะบางลงเมื่อถูกปั่นป่วน คุณต้องคำนวณความหนืดสูงสุดที่เป็นไปได้ที่ระบบของคุณจะพบ การกำหนดขนาดอุปกรณ์ตามข้อมูลอุณหภูมิห้องเพียงอย่างเดียวมักทำให้มอเตอร์หยุดทำงานในระหว่างการสตาร์ทขณะเครื่องเย็น
การย่อยสลายของผลิตภัณฑ์ยังคงเป็นภัยคุกคามอย่างต่อเนื่องในระหว่างการประมวลผล ของเหลวในอาหารและยาหลายชนิดมีความไวต่อแรงเฉือนสูง ใบพัดความเร็วสูงสามารถทำลายพวกมันได้ทันที คุณต้องปกป้องโครงสร้างที่ละเอียดอ่อนเหล่านี้
การเกิดโพรงอากาศจะทำลายส่วนประกอบโลหะภายใน มันเกิดขึ้นเมื่อความดันในท้องถิ่นลดลงต่ำกว่าความดันไอของของเหลว ส่งผลให้ของเหลวเดือดเป็นฟองไอทันที เมื่อฟองอากาศเหล่านี้เคลื่อนเข้าสู่บริเวณที่มีความกดอากาศสูง ฟองอากาศก็จะพังทลายลงอย่างรุนแรง คุณต้องประเมินหัวดูดเชิงบวกสุทธิที่มีอยู่ (NPSHa) ในระบบของคุณ เปรียบเทียบกับค่าหัวดูดสุทธิบวกที่ต้องการ (NPSHr) ที่ระบุโดยผู้ผลิต หาก NPSHr เกิน NPSHa จะเกิดโพรงอากาศขึ้น ปรากฏการณ์นี้สร้างความเสียหายให้กับโรเตอร์และปนเปื้อนชุดบริสุทธิ์ด้วยสะเก็ดโลหะขนาดเล็กมาก
ไม่มีเทคโนโลยีใดที่สามารถจัดการกับของไหลได้ทุกประเภท คุณต้องจับคู่หลักการทำงานทางกลกับพารามิเตอร์ผลิตภัณฑ์เฉพาะของคุณ อุตสาหกรรมแบ่งเทคโนโลยีเหล่านี้ออกเป็นสองประเภทหลัก: การเหวี่ยงแบบแรงเหวี่ยงและการกระจัดเชิงบวก
หน่วยเหล่านี้ใช้ใบพัดหมุนเพื่อส่งพลังงานจลน์เข้าไปในของเหลว สิ่งเหล่านี้แสดงถึงการออกแบบทั่วไปและตรงไปตรงมาที่สุดในโรงงานแปรรูป
รุ่น PD ดักจับของเหลวที่มีปริมาตรคงที่แล้วดันผ่านช่องระบาย ทำงานที่ความเร็วต่ำและจัดการกับไดนามิกของของไหลที่ซับซ้อนได้อย่างง่ายดาย
สิ่งเหล่านี้ยังคงเป็นมาตรฐานอุตสาหกรรมสำหรับการแปรรูปอาหารที่มีความหนืด กลีบสองกลีบหมุนสวนกันประกบกันโดยไม่ต้องสัมผัสกัน สามารถขนส่งน้ำเชื่อมข้น แป้งหนัก และครีมข้นได้อย่างง่ายดาย เนื่องจากช่องภายในมีขนาดใหญ่ จึงมีการจัดการอนุภาคที่ดีเยี่ยม รักษาค่าแรงเฉือนที่ต่ำมาก ช่วยปกป้องสารแขวนลอยที่ละเอียดอ่อน
วิศวกรพิจารณาว่าการออกแบบสกรูคู่มีความอเนกประสงค์สูง มีสกรูสองตัวที่เชื่อมต่อกันซึ่งดันของไหลเป็นเส้นตรง ข้อได้เปรียบที่เป็นเอกลักษณ์ของพวกเขาอยู่ที่ประสิทธิภาพการทำงานแบบสองหน้าที่ ทำงานที่ความเร็วต่ำเพื่อเคลื่อนย้ายผลิตภัณฑ์ที่มีความหนืดสูงอย่างนุ่มนวล จากนั้นจึงสามารถเพิ่มความเร็วสูงสุดเพื่อสูบของเหลว CIP ที่มีความหนืดต่ำได้ ซึ่งช่วยลดความจำเป็นในการใช้ปั๊มส่งคืน CIP สำรองในโครงร่างของคุณ
หน่วยพิเศษเหล่านี้ช่วยแก้ปัญหาที่แตกต่างกัน หน่วย AODD ทำงานบนอากาศอัด พวกเขาจัดการกับเนื้อหาที่มีของแข็งสูงและไพรม์ตัวเองได้ดีเป็นพิเศษ การออกแบบ peristaltic ใช้ลูกกลิ้งหมุนเพื่อบีบท่ออ่อนตัว ของเหลวไม่เคยสัมผัสกับชิ้นส่วนโลหะที่เคลื่อนไหว เหมาะอย่างยิ่งสำหรับเจลเภสัชกรรมที่ไวต่อแรงเฉือนอย่างยิ่ง อย่างไรก็ตาม การออกแบบทั้งสองสร้างการไหลแบบพัลส์โดยธรรมชาติ ซึ่งอาจรบกวนมิเตอร์วัดการไหลแบบดาวน์สตรีม
| ประเภทเทคโนโลยี | ช่วงความหนืดที่เหมาะสม | ระดับแรงเฉือน | ความเข้ากันได้ของ CIP | การจัดการอนุภาค |
|---|---|---|---|---|
| แรงเหวี่ยง | ต่ำ (เหมือนน้ำ) | สูง | ยอดเยี่ยม | ยากจน |
| โรตารีโลบ (PD) | ปานกลางถึงสูง | ต่ำ | ดี (ต้องมีบายพาส) | ยอดเยี่ยม |
| สกรูคู่ (PD) | ต่ำถึงสูงมาก | ต่ำมาก | ยอดเยี่ยม (สองหน้าที่) | ดี |
| เพอริสแตลติก (PD) | ปานกลางถึงสูง | ต่ำมาก | พอใช้ (การล้างท่อ) | ดี |
หน่วยกลไกที่ไร้ที่ติจะกลายเป็นความรับผิดร้ายแรงหากติดตั้งไม่ถูกต้อง การบูรณาการระบบเป็นตัวกำหนดสุขอนามัยในระยะยาวและความสำเร็จในการปฏิบัติงาน คุณต้องออกแบบการเชื่อมต่ออย่างราบรื่น
คุณต้องหลีกเลี่ยงโซนนิ่ง ขาที่ตายแล้วเกิดขึ้นเมื่อของไหลติดอยู่ในส่วนของท่อที่ไม่มีการไหลอย่างต่อเนื่อง โซนเหล่านี้ก่อให้เกิดแบคทีเรียที่เป็นอันตราย ขาที่ตายแล้วมักเกิดขึ้นที่ทางแยกระหว่างโครงหลักและส่วนต่อ สุขาภิบาล ท่อ การปฏิบัติงานทางวิศวกรรมมาตรฐานกำหนดว่าความยาวของกิ่งต้องไม่เกินสองเท่าของเส้นผ่านศูนย์กลางของท่อ (กฎ 2D) คุณต้องวางตำแหน่งการเชื่อมต่อทั้งหมดเพื่อให้แน่ใจว่ากระแสน้ำปั่นป่วนไปถึงทุกพื้นผิวภายในระหว่างรอบการทำความสะอาด
โดยทั่วไปโครงสร้างพื้นฐานที่มีอยู่ของสถานที่ของคุณจะเป็นตัวกำหนดมาตรฐานการเชื่อมต่อ คุณต้องเลือกอุปกรณ์ติดตั้งที่เหมาะสมเพื่อรักษาความสมบูรณ์ของระบบภายใต้แรงกดดัน
การติดตั้งที่ไม่เหมาะสมทำให้เกิดความเสี่ยงในการใช้งานที่รุนแรง ผู้รับเหมาหลายรายบังคับวางท่อที่ไม่ตรงตำแหน่งและขันให้แน่นเข้ากับช่องทางเข้า สิ่งนี้จะถ่ายโอนความเค้นเชิงกลขนาดใหญ่ไปยังเคสโดยตรง โลหะบิดเบี้ยวจนแทบมองไม่เห็น การบิดเบือนนี้จะทำให้ส่วนประกอบที่หมุนภายในไม่ตรงแนว ส่งผลให้แมคคานิคอลซีลทำงานล้มเหลวก่อนเวลาอันควร ตลับลูกปืนมีความร้อนมากเกินไป ในกรณีที่รุนแรง โรเตอร์จะเสียดสีกับผนังเคส ส่งผลให้อนุภาคโลหะขนาดเล็กจิ๋วหลุดออกสู่กระแสผลิตภัณฑ์ของคุณโดยตรง คุณต้องสนับสนุนการวางท่อที่อยู่ติดกันโดยอิสระเสมอ การเชื่อมต่อควรเลื่อนเข้าหากันอย่างง่ายดายก่อนที่คุณจะขันแคลมป์ให้แน่น
การประเมินความมีชีวิตในระยะยาวจำเป็นต้องมองข้ามความสามารถเริ่มแรก คุณต้องวิเคราะห์ภาระการบำรุงรักษาที่กำลังดำเนินอยู่และอุปสรรคในการปฏิบัติงานที่โรงงานของคุณจะเผชิญ อุปกรณ์ที่ต้องการการแทรกแซงอย่างต่อเนื่องจะสิ้นเปลืองทรัพยากรและส่งผลร้ายแรงต่อตารางการประมวลผล
มุ่งเน้นที่ความทนทานของส่วนประกอบอย่างลึกซึ้ง ซีลเครื่องกลยังคงเป็นจุดชำรุดหลักในระบบการจัดการของเหลวส่วนใหญ่ สารกัดกร่อนจะทำลายหน้าคาร์บอนมาตรฐานอย่างรวดเร็ว คุณต้องประเมินอายุการใช้งานของสเตเตอร์ โรเตอร์ และอีลาสโตเมอร์ภายใต้เงื่อนไขการประมวลผลเฉพาะของคุณ อุปกรณ์ที่ออกแบบให้มีซีลโหลดด้านหน้าช่วยให้ช่างเทคนิคดำเนินการเปลี่ยนทดแทนได้ภายในไม่กี่นาที ในทางตรงกันข้าม การออกแบบแบบเก่าบังคับให้ผู้ปฏิบัติงานถอดหน่วยทั้งหมดออกจากสายการผลิต ทำให้เกิดความล่าช้าอย่างมาก
การผลิตจะหยุดลงเมื่อใดก็ตามที่ต้องมีการทำความสะอาดอุปกรณ์ คุณต้องเปรียบเทียบชั่วโมงแรงงานที่ต้องการโดยวิธีการทำความสะอาดที่แตกต่างกัน การทำความสะอาดด้วยตนเอง (ถอดออกเพื่อทำความสะอาด) ต้องใช้บุคลากรที่ได้รับการฝึกอบรมมาเป็นอย่างดีในการถอดแยกชิ้นส่วนหัวของเหลว ขัดแต่ละชิ้นส่วน และประกอบกลับเข้าไปใหม่อย่างพิถีพิถัน สิ่งนี้ทำให้เกิดความเสี่ยงในการปนเปื้อนจากข้อผิดพลาดของมนุษย์ หน่วยที่รองรับ CIP อัตโนมัติเต็มรูปแบบช่วยลดการใช้แรงงานคน ช่วยให้ผู้ปฏิบัติงานเริ่มรอบการล้างสารเคมีผ่านแผงควบคุมแบบรวมศูนย์ ส่งผลให้สายการผลิตกลับสู่การผลิตได้ในเวลาเพียงเสี้ยววินาที
การใช้พลังงานทำให้เกิดการสึกหรอในการทำงานอย่างมาก วิศวกรมักพยายามปรับขนาดอุปกรณ์เพื่อรองรับสถานการณ์ความหนืดที่เลวร้ายที่สุด แม้จะปลอดภัย แต่การเพิ่มขนาดมากเกินไปทำให้เกิดการสูญเสียพลังงานอย่างต่อเนื่องระหว่างการทำงานมาตรฐาน มอเตอร์ที่ทำงานต่ำกว่าเส้นโค้งประสิทธิภาพสูงสุดอย่างต่อเนื่องจะทำให้เกิดความร้อนมากเกินไป สิ่งนี้จะทำให้การเดินสายไฟภายในเสื่อมลงและทำให้ตลับลูกปืนเกิดความเค้น คุณต้องเลือกรุ่นที่มีไดรฟ์ความถี่แปรผัน (VFD) เพื่อให้ตรงกับการใช้พลังงานอย่างแม่นยำตามความต้องการของกระบวนการแบบเรียลไทม์
หลีกเลี่ยงการตัดสินใจซื้อที่วุ่นวายโดยทำตามลำดับการเลือกที่เข้มงวด ใช้เส้นทางเชิงตรรกะนี้เพื่อจำกัดตัวเลือกของคุณให้แคบลง:
การระบุอุปกรณ์ที่ถูกต้องจำเป็นต้องรักษาสมดุลระหว่างมาตรฐานด้านสุขอนามัยที่เข้มงวดกับประสิทธิภาพเชิงกลที่แข็งแกร่ง คุณไม่สามารถถือว่าระบบการจัดการของเหลวเป็นเหมือนสินค้าทั่วไปได้ เป็นเครื่องมือที่มีความแม่นยำซึ่งปกป้องความบริสุทธิ์ของผลิตภัณฑ์และสถานะการปฏิบัติตามข้อกำหนดของโรงงานของคุณ การใช้แผนภูมิการไหลพื้นฐานโดยไม่สนใจการเปลี่ยนแปลงของความหนืดและความไวต่อแรงเฉือนทำให้เกิดความล้มเหลวของส่วนประกอบอย่างรวดเร็วและคุณภาพของผลิตภัณฑ์ลดลง
เราไม่แนะนำอย่างยิ่งให้อย่าซื้อแบบไม่มีหน้าร้านโดยไม่มีการตรวจสอบคุณสมบัติของเหลวอย่างครอบคลุม ประเมินเครือข่ายท่อภายในของคุณ ประเมินความสามารถ CIP ของคุณ และพิจารณาว่าของเหลวมีพฤติกรรมอย่างไรภายใต้อุณหภูมิที่ต่างกัน ร่วมมือกับวิศวกรกระบวนการเฉพาะเพื่อทำการประเมินขนาดทางเทคนิคอย่างละเอียด การดำเนินการตามขั้นตอนที่คำนวณไว้เหล่านี้ทำให้แน่ใจได้ว่าคุณจะติดตั้งระบบที่เชื่อถือได้และถูกสุขลักษณะสูงซึ่งปรับให้เหมาะกับความต้องการในการปฏิบัติงานของคุณอย่างชัดเจน
ตอบ: ความแตกต่างหลักอยู่ที่การออกแบบที่ถูกสุขลักษณะ แบบจำลองที่ถูกสุขลักษณะมีพื้นผิวเฉพาะ (โดยทั่วไปคือ 32 µin Ra หรือดีกว่า), มุมระบายน้ำได้เอง และจุดบอดภายในเป็นศูนย์ พวกเขาใช้อีลาสโตเมอร์ที่ได้รับการรับรองจาก FDA และถูกสร้างขึ้นเพื่อให้ทนทานต่อโปรโตคอล Clean-in-Place (CIP) ที่อุณหภูมิสูง โดยไม่ดักจับแบคทีเรีย ต่างจากรุ่นอุตสาหกรรมมาตรฐาน
ตอบ: โดยทั่วไปแล้วไม่มี เมื่อความหนืดของของไหลเพิ่มขึ้น ใบพัดแบบแรงเหวี่ยงจะสูญเสียความสามารถในการถ่ายโอนพลังงานจลน์อย่างมีประสิทธิภาพ ประสิทธิภาพลดลงอย่างมาก การใช้พลังงานพุ่งสูงขึ้น และแรงเฉือนเพิ่มขึ้น สำหรับผลิตภัณฑ์ที่มีความหนาและมีความหนืด คุณต้องใช้ทางเลือกการแทนที่เชิงบวก (PD) เช่น กลีบหมุนหรือรุ่นสกรูคู่
ตอบ: การใช้งานด้านอาหารและเครื่องดื่มโดยทั่วไปจะต้องมีผิวสำเร็จที่ 32 µin (0.8 µm) Ra กระบวนการทางเภสัชกรรมต้องการความเรียบเนียนที่เข้มงวดมากขึ้น โดยมักจะต้องใช้การตกแต่งที่มีความเข้มข้นต่ำถึง 15 µin (0.4 µm) Ra หรือต่ำกว่า ผู้ผลิตบรรลุผลสำเร็จเหล่านี้ผ่านการขัดเงาเชิงกลอย่างกว้างขวางและเทคนิคการขัดเงาด้วยไฟฟ้าแบบพิเศษ
ตอบ: คุณต้องรับประกันการติดตั้งในแนวตั้งหรือมุมโดยเฉพาะเพื่อให้แน่ใจว่าระบายน้ำได้เองทั้งหมดเมื่อปิดเครื่อง รักษาความเร็วการไหลเชี่ยว (ปกติมากกว่า 1.5 ม./วินาที) ในระหว่างรอบการทำความสะอาด นอกจากนี้ ใช้การเชื่อมต่อท่อที่ถูกสุขลักษณะไร้ที่ติซึ่งจะสร้างรอยแยกภายในหรือขาที่ตายแล้วเป็นศูนย์
