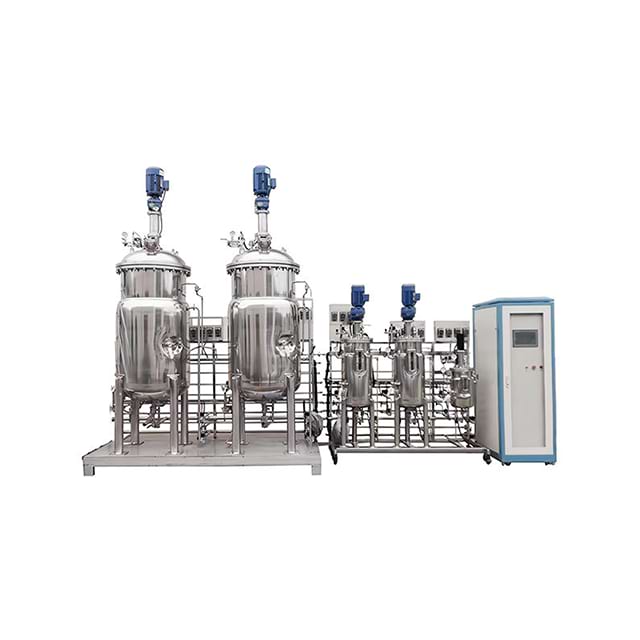

Desain Tangki Biofermentasi Stainless Steel: Pencampuran, Sterilitas, dan Kontrol Suhu

Transisi dari kultur sel skala laboratorium ke produksi komersial merupakan upaya besar. Cacat desain kecil bertambah dengan cepat pada tahap ini. Bahan-bahan tersebut dengan cepat menyebabkan hilangnya batch produk dan mengganggu sterilitas. Perpindahan massa yang buruk juga menjadi masalah yang parah selama peningkatan skala. Presisi menentukan kesuksesan akhir Anda. Manajer fasilitas memerlukan peralatan yang kuat dan andal. Anda harus menjamin lingkungan yang layak bagi agen biologis yang sensitif. Panduan ini memberikan kerangka kerja yang transparan dan berbasis bukti bagi para insinyur proses. Anda akan mempelajari cara menentukan wadah fermentasi berkinerja tinggi. Kami mengungkap tiga pilar penting dalam desain kapal. Ini termasuk mekanika pengadukan, kepatuhan higienis, dan pengaturan termal. Memahami komponen-komponen ini membantu Anda menghindari kesalahan umum. Mengikuti pedoman ini memastikan hasil maksimal. Anda juga akan menjaga kepatuhan cGMP yang ketat di seluruh operasi Anda. Fasilitas Anda akan beroperasi secara efisien dan aman.

Poin Penting

• Kepatuhan Penggerak Pemilihan Material: Menentukan baja tahan karat 316L dengan penyelesaian permukaan Ra yang sesuai tidak dapat dinegosiasikan untuk efisiensi Clean-in-Place (CIP) dan Sterilize-in-Place (SIP).
• Agitasi Bukan Satu Ukuran untuk Semua: Desain impeller dan konfigurasi penyekat harus disesuaikan dengan kebutuhan reologi dan aerasi spesifik dari mikroorganisme target.
• Pengelolaan Eksotermik Sangat Penting: Fermentasi menghasilkan panas yang signifikan; memilih arsitektur jaket pendingin yang tepat mencegah zona mati termal yang mematikan kelangsungan hidup sel.
• Validasi Vendor Memerlukan Ketelitian: Mengevaluasi produsen bergantung pada kemampuan mereka untuk menyediakan Pengujian Penerimaan Pabrik (FAT) yang komprehensif dan dokumentasi ASME BPE / cGMP yang dapat diverifikasi.

Mendefinisikan Persyaratan Dasar untuk Tangki Fermentasi Mikroba

Menerjemahkan kebutuhan biologis ke dalam rekayasa fisik adalah langkah pertama. Setiap kultur mikroba memerlukan pengendalian lingkungan yang spesifik. Kebutuhan oksigen sangat bervariasi antar strain yang berbeda. Sensitivitas geser menentukan seberapa agresif Anda dapat mencampur cairan. Mikroba juga menghasilkan panas yang besar selama fase pertumbuhan yang cepat. Fakta biologis ini secara langsung menentukan spesifikasi peralatan Anda. Anda harus mengukur ukuran Anda tangki fermentasi mikroba dengan benar untuk menangani kondisi ekstrem ini. Mengabaikan parameter biologis ini menyebabkan viabilitas sel yang buruk.

Volume kerja dan volume total adalah dua metrik yang sangat berbeda. Volume total mewakili kapasitas fisik absolut. Volume kerja adalah tingkat cairan aktual selama operasi. Anda harus menghitung headspace optimal 20-30 persen. Ruang ekstra ini mengakomodasi kejadian berbusa yang tidak terduga. Aerasi yang agresif mendorong cairan ke atas. Ruang kepala yang memadai melindungi sistem filtrasi knalpot Anda dari penyumbatan. Filter yang tersumbat berisiko mengalami tekanan berlebih dan kegagalan batch yang parah. Perhitungan volume yang tepat sangat penting untuk pengoperasian yang aman dan berkelanjutan.

Pemilihan tingkat material berdampak pada kepatuhan dan anggaran awal. Standar industri mengharuskan baja tahan karat 316L untuk semua permukaan yang bersentuhan dengan produk. Huruf 'L' berarti rendah karbon. Paduan ini menawarkan ketahanan korosi yang unggul. Ini tahan terhadap bahan kimia keras yang digunakan selama siklus SIP. Klorida bersuhu tinggi dengan cepat mendegradasi material yang lebih sedikit. Namun, permukaan non-kontak memungkinkan pengoptimalan anggaran. Anda dapat dengan aman menggunakan baja tahan karat 304 untuk jaket pendingin luar. Penyangga struktural dan kaki juga menggunakan baja tahan karat 304. Strategi material yang transparan ini menyeimbangkan kepatuhan terhadap peraturan dan pembelanjaan yang cerdas.

Sterilitas Teknik: Penyelesaian Permukaan, Pengelasan, dan Integrasi CIP/SIP

Hasil akhir permukaan menentukan seberapa efektif Anda dapat membersihkan wadah Anda. Insinyur mengukur kekasaran ini menggunakan standar Ra (Rata-rata Kekasaran). Pemolesan mekanis menghilangkan ketidaksempurnaan besar. Pemolesan elektro kemudian menghilangkan puncak dan lembah mikroskopis. Lapisan internal Ra ≤ 0,4 µm (15 mikro-inci) adalah standar industri. Permukaan yang sangat halus ini mencegah melekatnya biofilm yang membandel. Bakteri tidak dapat dengan mudah menempel pada dinding yang dipoles secara elektro. Permukaan yang lebih halus menjamin siklus CIP dan SIP yang efisien.

Lasan sanitasi adalah persyaratan sterilitas lain yang tidak dapat dinegosiasikan. Pengelasan manual sering kali menimbulkan kesalahan manusia. Mesin las orbital menghasilkan sambungan yang konsisten dan dapat diulang. Pengelasan sanitasi yang baik harus tidak memiliki kaki mati. Kaki mati adalah cabang yang stagnan dimana cairan berhenti bergerak. Bakteri bersembunyi dan berkembang biak di titik buta ini. Anda memerlukan geometri yang berkesinambungan dan bebas celah di seluruh kapal. Sterilisasi yang andal memerlukan transisi yang mulus antara semua pelat logam.

Penempatan port dan katup memerlukan perencanaan yang cermat. Penempatan yang buruk menciptakan titik buta sterilisasi yang berbahaya. Anda harus mengevaluasi lokasi diafragma sanitasi dengan hati-hati. Tempat pengambilan sampel harus miring ke bawah agar dapat mengalirkan air sepenuhnya. Saluran pembuangan memerlukan rute strategis untuk mencegah pengumpulan kondensasi. Komponen-komponen ini harus terintegrasi secara mulus dengan skid CIP/SIP otomatis. Setiap nosel memerlukan paparan cairan pembersih berkecepatan tinggi. Anda tidak dapat mengandalkan scrubbing manual dalam bioproses modern.

Desain Anda harus selaras dengan kerangka peraturan yang ketat. ASME BPE (Peralatan Bioproses) menentukan toleransi dimensi yang tepat. Pedoman FDA mengatur keamanan dan ketertelusuran material. Mematuhi standar cGMP memastikan kualitas produk yang konsisten. Inspektur memeriksa peralatan Anda selama audit fasilitas. Kapal yang patuh membuat prosedur validasi menjadi mudah. Desain yang tidak sesuai menjamin retrofit yang mahal di kemudian hari.

Mengoptimalkan Perpindahan Massa di Tangki Pencampur

Sistem agitasi mendorong perpindahan massa yang penting di dalam diri Anda tangki pencampur . Memilih impeler yang tepat adalah keputusan pencampuran terpenting Anda. Impeler harus sesuai dengan reologi proses tertentu.

1. Turbin Rushton: Ini memberikan dispersi gas yang tinggi. Mereka menghasilkan gaya geser yang kuat. Mereka sempurna untuk proses mikroba yang kuat dan banyak permintaan seperti E. coli.
2. Baling-Baling Bilah Bernada: Ini menghasilkan aliran aksial yang sangat baik. Mereka memindahkan cairan dengan viskositas tinggi secara efisien. Mereka meminimalkan kekuatan geser.
3. Baling-Baling Laut: Ini menawarkan pencampuran yang sangat lembut. Mereka sangat cocok dengan kultur sel mamalia yang sangat sensitif.

Konfigurasi penyekat sangat mempengaruhi efisiensi pencampuran. Dinding yang halus menyebabkan fluida berputar dalam balok padat. Hal ini menciptakan pusaran yang dalam dan terpusat. Pembentukan pusaran membuang energi motorik dan merusak sel. Penyekat yang ditempatkan secara strategis mengganggu putaran melingkar ini. Mereka mengubah aliran radial menjadi turbulensi aksial. Gangguan ini secara dramatis meningkatkan laju transfer oksigen (OTR). OTR yang tinggi sangat penting untuk keberhasilan fermentasi aerobik. Penyekat yang tepat dapat mencapai hal ini tanpa membebani motor penggerak secara berlebihan.

Mekanisme penggerak menentukan skalabilitas dan risiko kontaminasi. Penggerak entri atas merupakan standar untuk kapal industri besar. Drive dengan entri bawah menghemat ruang kepala di ruang fasilitas yang sempit. Anda juga harus mengevaluasi integritas segel dengan hati-hati. Segel mekanis menawarkan penanganan torsi yang kuat untuk cairan kental. Namun, seiring berjalannya waktu, produk tersebut menimbulkan sedikit risiko kontaminasi. Kopling magnetik sepenuhnya menghilangkan penetrasi fisik pada cangkang kapal. Mereka menawarkan sterilitas mutlak tetapi menangani torsi maksimum yang lebih rendah.

Tabel: Perbandingan Penggerak Agitasi

Konfigurasi Penggerak	Jenis Segel	Resiko Kontaminasi	Kapasitas Torsi
Entri Teratas	Mekanis	Rendah hingga Sedang	Tinggi
Entri Teratas	Magnetik	Nol	Sedang
Entri Bawah	Magnetik	Nol	Rendah hingga Sedang
Entri Bawah	Mekanis	Sedang	Tinggi

Arsitektur Presisi untuk Kontrol Suhu

Mengelola panas merupakan tantangan besar dalam biofermentasi. Pertumbuhan mikroba yang cepat menghasilkan keluaran eksotermik yang intens. Kultur E. coli, misalnya, menghasilkan energi panas yang sangat besar. Tanpa pendinginan yang tepat, kelangsungan hidup sel menurun dengan cepat. Stratifikasi termal merupakan risiko besar pada kapal besar. Stratifikasi berarti terbentuknya zona panas dan dingin di dalam cairan. Anda membutuhkan distribusi suhu yang seragam. Pengaturan termal yang tepat menentukan hasil batch yang konsisten.

Memilih arsitektur jaket pendingin yang tepat memecahkan masalah ini. Ukuran kapal yang berbeda memerlukan teknologi jaket yang berbeda pula. Anda harus mencocokkan jaket dengan perlengkapan utilitas Anda.

Bagan: Aplikasi Jaket Pendingin

Arsitektur Jaket Matriks	Efisiensi Perpindahan Panas	Aplikasi Ideal	Peringkat Tekanan
Jaket Lesung Pipi	Tinggi (menyebabkan turbulensi)	Aplikasi standar, kapal sedang	Sedang
Kumparan Setengah Pipa	Unggul	Kapal skala besar, industri berat	Tinggi
Jaket Konvensional	Rendah hingga Sedang	Kapal kecil, tugas dengan permintaan rendah	Rendah

Jaket lesung pipi menawarkan efisiensi perpindahan panas yang sangat baik. Lesung pipit menciptakan turbulensi pada media pendingin. Turbulensi ini menghilangkan lapisan batas. Mereka juga menambah kekakuan struktural sekaligus menurunkan bobot keseluruhan. Kumparan setengah pipa menangani media pendingin bertekanan jauh lebih tinggi. Mereka lebih unggul untuk kapal komersial berskala besar dan besar. Jaket konvensional menggunakan kulit luar yang terbuka. Mereka memiliki kecepatan aliran yang lebih rendah. Kami biasanya memesannya untuk kapal kecil atau dengan permintaan rendah.

Topologi sensor memerlukan rekayasa yang cermat. Mengintegrasikan RTD atau termokopel memerlukan penempatan yang strategis. Kesalahan umum adalah mengandalkan sensor titik tunggal. Satu sensor tidak dapat mendeteksi zona mati termal di dekat bagian bawah. Operasi yang ditingkatkan memerlukan pemetaan termal multi-titik. Anda harus menempatkan sensor pada ketinggian cairan yang berbeda. Beberapa probe memastikan sistem otomasi melihat suhu rata-rata sebenarnya. Redundansi ini melindungi batch Anda dari lonjakan termal yang tersembunyi.

Mengevaluasi Produsen Tangki Biofermentasi Stainless Steel

Memilih mitra fabrikasi yang tepat memastikan keberhasilan proyek. Anda harus terlebih dahulu menilai penyesuaian versus standardisasi. Desain modular siap pakai menawarkan kecepatan pemasaran yang cepat. Mereka bekerja dengan baik untuk proses mikroba standar. Namun, fasilitas yang kompleks memerlukan rekayasa yang dipesan lebih dahulu. Anda mungkin memerlukan integrasi hilir khusus. Tata letak port khusus membantu Anda menyambungkan selip filtrasi yang unik. Pabrikan berpengalaman memandu Anda menuju pilihan paling praktis. Dapat diandalkan tangki biofermentasi baja tahan karat harus sesuai dengan lokasi spesifik Anda.

Dokumentasi dan ketertelusuran sangatlah penting. Auditor regulasi akan meminta dokumen lengkap. Laporan Uji Material (MTR) membuktikan komposisi kimia baja yang tepat. Log las mengidentifikasi siapa yang melakukan setiap pengelasan dan kapan. Pabrikan harus menyediakan paket omset komprehensif (TOP). TOP bertindak sebagai akta kelahiran untuk kapal Anda. Tanpa dokumentasi ini, Anda tidak dapat memvalidasi peralatan. Dokumen yang tidak lengkap menunda jadwal produksi Anda tanpa batas waktu.

Protokol pengujian yang ketat harus ada dalam kontrak vendor. Pengujian Penerimaan Pabrik (FAT) dilakukan sebelum pengiriman. Anda harus menyaksikan tes ini secara langsung. Vendor harus melakukan pengujian cakupan riboflavin. Hal ini membuktikan bola semprotan CIP menjangkau setiap permukaan internal. Uji hidro memastikan jaket pendingin dapat menangani tekanan terukur maksimum. Pengujian Penerimaan Situs (SAT) dilakukan setelah instalasi di fasilitas Anda. Persyaratan pengujian yang eksplisit mencegah peralatan yang rusak memasuki ruang bersih Anda.

Kesimpulan

Membeli kapal skala komersial memerlukan keseimbangan beberapa disiplin ilmu teknik. Anda harus menyelaraskan kemampuan perpindahan massa dengan sterilitas mutlak. Kontrol termal yang tepat bertindak sebagai pilar kesuksesan terakhir. Mengabaikan satu faktor saja akan menyebabkan hasil yang tidak konsisten. Bahan 316L berkualitas tinggi dan pengelasan orbital ahli mengamankan lingkungan biologis Anda.

Mitigasi risiko dimulai jauh sebelum fabrikasi dimulai. Komunikasi berlebihan di muka mencegah retrofit yang mahal di kemudian hari. Anda harus mendefinisikan reologi cairan Anda dengan jelas. Bagikan target hasil pasti Anda dengan teknisi desain. Diskusikan batasan utilitas fasilitas Anda, seperti kapasitas air dingin, di awal proses. Transparansi menghilangkan kejutan selama tahap FAT.

Langkah Anda selanjutnya memerlukan tindakan tegas. Segera audit kendala proses Anda saat ini. Tulis dokumen Spesifikasi Kebutuhan Pengguna (URS) yang terperinci. Uraikan setiap kebutuhan biologis dan mekanis. Terakhir, mulai dialog teknis mendalam dengan produsen terpilih. Bandingkan ketelitian pengujian mereka dengan standar baru Anda. Pendekatan yang disiplin menjamin lini produksi yang andal dan menghasilkan hasil tinggi.

Pertanyaan Umum

T: Bagaimana cara memilih antara jaket lesung pipi dan kumparan setengah pipa untuk tangki fermentasi saya?

J: Fokus pada peringkat tekanan, laju aliran, dan persyaratan ukuran bejana Anda. Jaket lesung pipit menangani tekanan sedang dan sangat baik untuk kapal berukuran sedang karena menyebabkan aliran turbulen. Kumparan setengah pipa tahan terhadap tekanan utilitas yang jauh lebih tinggi. Mereka adalah pilihan yang lebih disukai untuk kapal komersial berukuran besar yang memerlukan pendinginan agresif.

T: Berapa waktu tunggu standar untuk tangki biofermentasi baja tahan karat khusus?

J: Jangka waktu umumnya berkisar antara 16 hingga 24 minggu. Durasi ini memperhitungkan persetujuan desain awal, sumber material 316L, fabrikasi khusus, dan Pengujian Penerimaan Pabrik (FAT) yang ketat. Kapal pesanan khusus yang sangat kompleks mungkin memerlukan waktu berminggu-minggu tambahan untuk integrasi otomatisasi khusus.

T: Mengapa 316L lebih disukai dibandingkan 304 untuk permukaan bejana internal?

J: Huruf 'L' pada 316L menunjukkan karbon rendah. Paduan khusus ini menawarkan ketahanan unggul terhadap lubang dan korosi. Klorida suhu tinggi yang digunakan selama proses CIP dan SIP yang agresif dengan cepat menurunkan baja tahan karat 304. Penggunaan 316L mencegah lubang karat mikroskopis tempat bakteri bersembunyi.

T: Bagaimana desain penyekat berdampak pada hasil fermentasi?

J: Penyekat mengganggu perputaran alami fluida. Hal ini mencegah pembentukan pusaran dalam dan meningkatkan turbulensi aksial. Turbulensi yang ditingkatkan secara dramatis meningkatkan pencampuran gas-cair. Ini memaksimalkan laju transfer oksigen (OTR), memastikan mikroba aerobik menerima cukup oksigen untuk mencapai kepadatan sel puncak.

T: Apakah tangki pencampur yang ada dapat dipasang untuk biofermentasi steril?

J: Perkuatan pada umumnya tidak mungkin dilakukan dan berisiko. Retrofit las sanitasi sangat mahal. Tangki standar biasanya tidak memiliki permukaan akhir Ra yang diperlukan dan tidak memiliki geometri kaki mati. Wadah steril yang dibuat khusus jauh lebih andal dalam mencapai kepatuhan cGMP yang ketat.
